При тестировании разного FPV оборудования требуется разное напряжение питания, это может иногда бесить, особенно если нет подходящего аккумулятора. В этом случае поможет регулируемый блок питания! Я нашел довольно дешевый и подходящий по всем критериям, сегодня мы его и рассмотрим.
Оригинал: 60V 7A Adjustable Step Down Voltage Regulator, A Handy Tool To Have!
Где купить?
Для чего он нужен?
Тот, что я выбрал называется «Winners® 7A DC 60V Adjustable Step Down Regulator».
На входе ему можно подавать от 8 до 60 вольт, а на выходе будет от 3 до 32 вольт, с максимальным током 7 А.
Максимальная мощность нигде не упоминается, только ток (7А) и напряжение (32В), т.е. макс мощность получается 224 Вт. Правда есть предупреждение о риске перегрева, и не рекомендуется использовать с токами более 5 А.
Есть куча задач, где нужно снизить напряжение, и вот тут он и пригодится.
Можно использовать большие аккумы с 4 или 6 банками и тестировать FPV оборудование, даже если оно требует 12 или 5 вольт. Можно питать очки, шлем или монитор; а также аппаратуру управления (если у вас нет 2S аккума). Подойдет он и для питания паяльника TS100 (англ.), подключите 8S LiPo или последовательно 2 по 4 банки, снизьте напряжение до 24 вольт и наслаждайтесь максимальной мощностью паяльника!
Ищите преобразователь повышающий (Step-up) напряжение?
Иногда бывает нужно повысить напряжение. Лично я использую такой преобразователь (2,9$) для питания вышеупомянутого паяльника TS100 от 4х баночного литиевого аккумулятора, чтобы получить 24 вольта.
Подробнее про понижающий стабилизатор
Экран включается при подаче от 8 до 60 вольт на вход.
На нем отображается напряжение на выходе и ток, к сожалению, напряжение питания не видно! Это не критично, всегда можно подключить внешний вольтметр или пищалку. Но было бы гораздо удобнее, если бы напряжение питания тоже отображалось! Символ батарейки под логотипом «Winner» — похоже тоже часть логотипа и ничего не делает.
Две кнопки нужны для настройки выходного напряжения; если оно ниже 10 вольт, то шаг 0,05В, если больше 10, тогда шаг 0,1 В. Для более быстрого изменения значения просто нажмите и удерживайте кнопку нажатой.
Входы и выходы в виде зажимных клемм. Они довольно мелкие, влезет провод сечением 18AWG.
Изначально ошибка в показаниях напряжении была около 0,3В при 12В (проверял мультиметром). Но значение легко откалибровать следуя инструкции.
Что в комплекте?

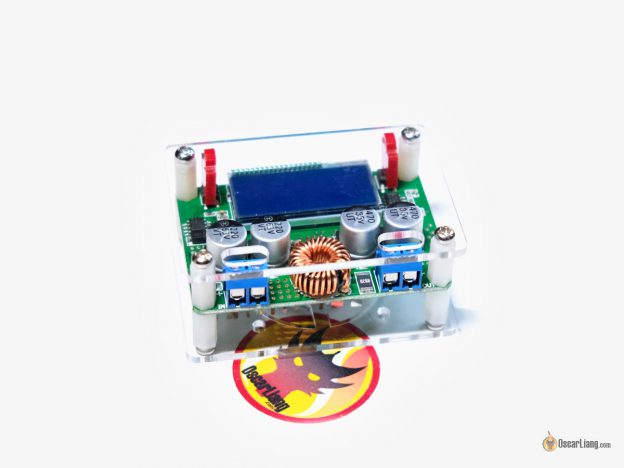

В комплекте с Winner 60V 7A Regulator идет основная плата, винты, красные кнопки, белые нейлоновые стойки и два прозрачных куска оргстекла для корпуса. Сборка очень простая и занимает всего 5 мин.
Пара фоток платы крупным планом.
В комплекте идут нейлоновые стойки, а в описании товара сказано, что они металлические. Не критично, но неприятно, что в описании обманывают покупателя.
Не стоит рассматривать этот модуль как что-то невероятное и очень нужное. Это просто дешевый, полезный инструмент, будет полезен тем, кто занимается FPV полетами, да и вообще электроникой 🙂
