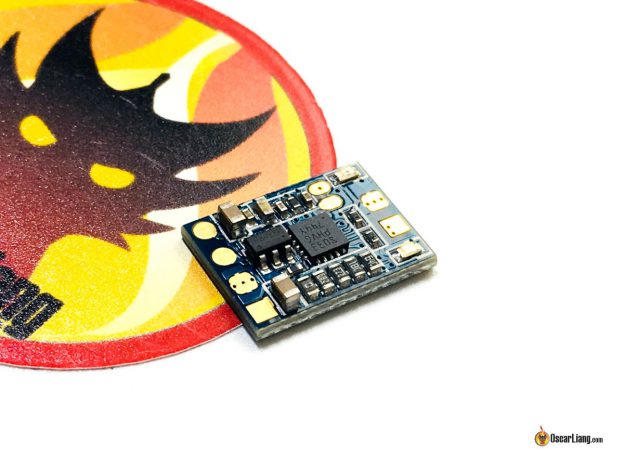

Runcam Camera Control Adapter — преобразует данные с последовательного порта полетного контроллера в аналоговый сигнал для контакта OSD на курсовых камерах. Т.е. мы получаем возможность использовать последовательный порт полетного контроллера для управления камерой, без доп. деталей типа резисторов и конденсаторов.
Оригинал: Review: Runcam Camera Control Adapter
Дополнительная информация: настраиваем управление курсовой камерой через последовательный порт (UART).
Купить Camera Control Adapter можно тут: Banggood | Runcam
Характеристики
- Напряжение питания: 5 В
- Размер: 14 х 10 мм
- Вес: 0,45 грамма
Адаптер OSD на UART поставляется с: 2х контактным разъемом JST 1mm, четырьмя проводами в силиконовой изоляции, термоусадкой и кусочком двустороннего скотча.
Поддерживаемые камеры
- Все камеры Runcam с контактом OSD
- Некоторые камеры Foxeer; я проверил работу Predator и Monster Pro (V3) — обе заработали отлично
- Попробовал использовать с Caddx SDR1 Micro, удалось зайти в меню, но некоторые кнопки не работали
Подключение адаптера
Подключение адаптера очень простое. Единственная вещь, которая несколько раздражает — необходимость подавать питание 5 В.
Адаптер намного меньше, чем я ожидал. Он даже меньше, чем приемник FrSky XM.
Мои мысли на счет адаптера управления камерой через последовательный порт
По началу мне не очень понравилась идея использовать этот адаптер, зачем тратить деньги на то, что можешь сделать сам и бесплатно? Но, после того, как я попользовался адаптером какое-то время, он мне понравился.
Адаптер занимает последовательный порт, и да, стоит $5. Но настраивается чертовски просто! И работает идеально (как для меню настроек, так и для калибровки напряжения).
При использовании пина OSD, нужно делать довольно много всего. Резистор, конденсатор, несколько параметров в консоли Betaflight… Не забывайте, что нужно ещё переназначить пин (используя resource remap) для OSD. Это напрягает.
У большинства пилотов не валяются запасные резисторы и конденсаторы, так что их в любом случае придется покупать… Поэтому в покупке адаптера всё же есть смысл.
Если у вас есть свободный UART на полетном контроллере, и вы хотите просто управлять камерой, то берите этот адаптер!
Можно ли включить меню настроек в полете?
Я задал этот же вопрос, сразу как получил адаптер. Газ посередине и рысканье вправо — это довольно частое движение стиками в полете. И, конечно, вы не хотите случайно включить меню управления камерой в полете и заблокировать им изображение.
К счастью ответ «нет».
Это настройки, связанные с безопасностью полетов, поэтому как только коптер заармлен, вы не можете попасть в меню камеры.
Что насчет интеграции этого адаптера в полетный контроллер?
Было бы значительно проще, если бы адаптер интегрировали прямо в ПК? Возможно! Но, на сколько я знаю, все новые камеры от Runcam уже имеют встроенный адаптер. Надеюсь и другие производители курсовых камер последуют их примеру.
