В этом обзоре мы рассмотрим камеру Aomway Sony CCD 1200TVL, сравним ее с наиболее популярной камерой Sony Super HAD 600TVL, посмотрим качество изображения и задержку видео сигнала.
Купить камеру Aomway 1200TVL можно на сайте kooltoyz.co.uk
Этот обзор написан Артуром (Artur B), под редакцией Оскара.
Комплектация камеры Aomway Sony CCD 1200TVL
Внутри коробки мы видим:
- Камеру Sony CCD 1200TVL с объективом 2.8 мм
- Универсальное крепление Aomway Universal CMOS CCD M12 (для крепления камеры к раме коптера, под необходимым углом)
- Кабель с разъемами dupont
- Кабель с разъемом JST

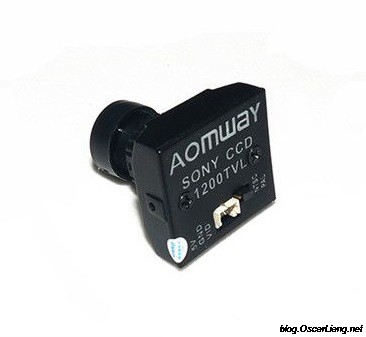

Обзор камеры
Камера Aomway 1200TVL питается от 5В, так что вам будет необходим BEC. Напряжение питания больше 5В может повредить камеру.
Камера небольшая, размер 25 на 25 мм, включая корпус, который сделан из высококачественного алюминия. Общий вес 22 грамма.
Меняем объектив
Объектив с фокусным расстоянием 2.8мм имеет слишком маленький угол зрения. Лично я предпочитаю 2.5мм, что дает более широкий угол, но не слишком широкий, чтобы проявился эффект рыбьего глаза (как с объективами 2.1 мм).
Я заменил линзы из комплекта на линзу 2.5 мм, и вышел проверить картинку. К сожалению цвета были очень странные, розоватые (видимо без ИК блокировки, прим. перев.).
Взглянув поближе на оригинальные линзы, я увидел что заднее стекло имеет какое-то розоватое покрытие (просветление), которое выглядит как полярик. Я вернул оригинальную линзу и цвета стали нормальными.
Я думаю, что обычные линзы не очень подходят к этой камере. Хотя это не большая проблема, т.к. большинство людей будут использовать камеру с объективом из комплекта. Но если вы планируете менять линзы, просто имейте это ввиду 🙂
Сравниваем 1200TVL и 600TVL
Сравним Aomway 1200TVL с очень популярной HS1177, заметно, что Aomway чуть меньше по длине.
Тестируем качество картинки
Камеры установил на разные квадрокоптеры. Затем я расположил один коптер над другим, я выбрал разные каналы на видео передатчиках.
Переключая каналы в очках я смог записать картинки с обоих камер, которые снимали один и тот же объект при одном и том же освещении.
Явно видно что у камеры Aomway 1200TVL картинка лучше. Отработка света и изменения экспозиции работает по другому и выглядит лучше, картинка более детальная.
Однако, не ждите что разрешение картинки удвоится, несмотря на то что в спецификациях сказано что камера имеет 120TVL, т.е. вдвое больше чем у HS1177. Ограничение связано с возможностями видео передатчиков, а так же с разрешением очков, мои очки имеют разрешение VGA 640 на 480 (как и большинство очков и мониторов).
Тестируем задержку картинки
Наиболее важная часть тестирования это задержка картинки.
Результат: есть задержка 60 мс у камеры Aomway 1200TVL и всего 40мс у 600TVL.
Я не знаю какой процент людей заметит разницу в 20 мс, но возможно это имеет значение для тех кто летает в закрытых пространства. Лично для меня из-за задержки сигнала не было проблем в тестовых полетах. Я думаю есть смысл использовать эту камеру в спокойных полетах, а не в гонках и не в закрытых пространствах.
Видео:
Еще следует учесть, что камера идет без OSD, т.е. нет возможности изменить ее параметры.
Заключение
Качество картинки у Aomway 1200TVL отличное, запись также выглядит хорошо. Алгоритмы работы и оценки экспозиции дают детальную картинку при разном освещении.
С другой стороны, улучшение качества картинки означает больший объем вычислений, т.е. большую задержку сигнала. Задержка на 20 мс больше чем у 600TVL, поэтому камера не лучший выбор для гонок, где требуется быстрая реакция.
Также нужно учесть что подойдут не все линзы.
