Я видел не мало сообщений о том, что CCD матрицы сдираются с платы камеры Runcam Swift. В этой статье мы рассмотрим способы как увеличить прочность камеры.
Все мы слышали о крашах которые не переживали камеры типа Swift. Оказывается внутри некоторых камер есть небольшой зазор между корпусом и платой, который позволяет плате шевелиться. В случае удара или из-за вибраций некоторые компоненты могут отвалиться, например кварцевый резонатор и CCD матрица.
CCD матрица расположена на плате, и припаяна к ней очень маленькими контактами, кроме того на плате можно найти серебристый цилиндр, который называется кварцевым резонатором, корпус которого никак не закреплен:

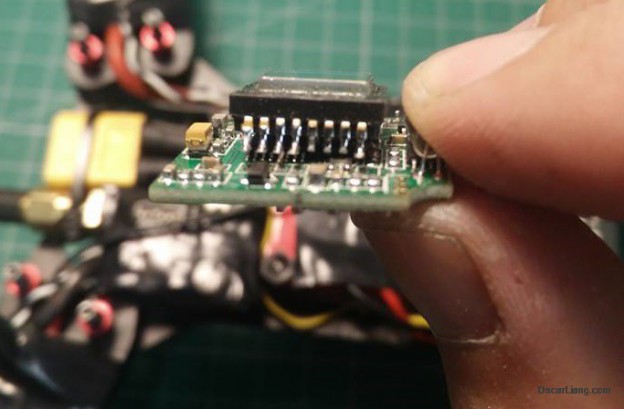

Самую первую картинку сделал Томас из MI FB Group, на ней видно что после нескольких крашей CCD матрица оторвана от платы.
Ниже приводится несколько решений, но помните, они только уменьшают вероятность повреждения камеры, серьезная авария все равно может повредить камеру.
Заливаем кварцевый резонатор термоклеем
Просто заливаем немного термоклея под кварц, чтобы снизить вибрации.
Не самый аккуратный пример, я использовал слишком много клея 🙂 будьте осторожны, если клея будет много — камера может не влезть в корпус.
Обезопасим CCD матрицу
Еще одно слабое место — это матрица, у нее нет никакой защиты от удара, она удерживается на месте за счет тоненьких ножек, которые припаяны к плате. В случае аварии, усилие будет передано на контакты к которым матрица припаяна и они будут оторваны. Один из вариантов — залить ножки эпоксидкой. RCModelReview отлично это проделали:
Пена сзади платы
Быстрое и простое решение предложенное Runcam — положить небольшой кусочек антивибрационной прокладки (пена, резина, и т.д.) позади платы, это исключит движение платы в корпусе вызываемое вибрациями или падением.
Вам решать какому или каким советам следовать.
