На этот раз у меня обзор сразу двух мини PDB размером 36 на 36 мм: Demon Core Mini PDB и Atas Mini PDB. Обе платы отличный выбор для мини квадриков, их размещают прямо под полетным контроллером.
Обе платы бок о бок:

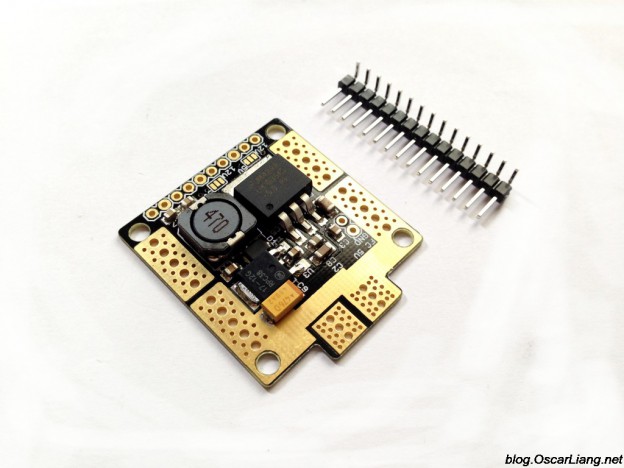

Demon Core Mini PDB
Это новая, очень хорошо спроектированная PDB, качество отличное. Выпущена совсем недавно (сентябрь 2015), а разработчики сказали, что они прямо сейчас работают над новой версией.
Купить Demon Core PDB можно на сайте demonframes.com.
Характеристики Demon Core Mini PDB:
- $23.5
- питание 3-6S
- ток: 80A, (пиковый 110A)
- Встроенный LC фильтр питания для 5В и 12В
- Стабилизатор 12В, макс 1А с охлаждением, без охлаждения 600мА
- Стабилизатор 5В — макс 1.2A с охлаждением (без охлаждения 800мА)
- Фильтр для питания OSD напрямую от аккумулятора (только 12В)
Atas Pro Mini PDB
Эта PDB продается уже около года, и похоже что мой экземпляр — это улучшенная версия ранее рассмотренной платы (англ). Стабилизатор на 5В в центре платы стал сильно меньше, расположение деталей тоже другое. Но контакты и разъемы остались на прежних местах.
Купить Atas Mini PDB можно на сайте dronematters.com.
Характеристики Atas Mini PDB:
- $29
- питание 3-6S
- ток: 70A (пиковый 110А)
- Встроенный LC фильтр
- Стабилизатор 12В – 1A с охлаждением, 500мА — без охлаждения
- Стабилизатор 5В — 1А с охлаждением, 500мА — без охлаждения
- Контакты для пайки (5V/12V)
- Фильтр для питания OSD напрямую от аккумулятора (только 12В)
Сравнение PDB
Платы имеют одинаковый размер (36 х 36 х 6.5 мм, расстояние между отверстиями 30.5 х 30.5 мм), характеристики тоже очень близки. Demon Core — имеет лучшее качество. У Atas были острые углы и края, конечно это не большая проблема и их можно зашкурить.
Demon Core PDB (6.3г) весит немного больше чем ATAS (5.3г). Но плата Demon Core очень тонкая (толщина платы чуть меньше 1мм), плата Atas имеем толщину 1.5мм.
Мне понравились выходные контакты питания 12В и 5В на плате Atas, они имеют большой размер, поэтому к ним можно припаять больше проводов, типа светодиодов, серв и т.п. На плате Demon Core их достаточно только для питания FPV оборудования и полетного контроллера.
Однако, я предпочитаю платы где есть отдельная площадка для кабеля от аккумулятора. Когда вы размещаете PDB на раме, кабель к аккумулятору идет назад, а для видео идет вперед. На плате ATAS PDB, кабель от аккума припаивается сбоку, так что вы должны решить поворачивать ли PDB на 90 градусов или нет, в любом случае часть проводов будет торчать сбоку и выглядит это не очень аккуратно.
Мне понравились светодиоды на плате Atas, они полезны, благодаря им понятно работают ли регуляторы 5 и 12В. На плате Demo Core светодиодов нет.
На обеих платах вы можете выбрать напряжение питания видео передатчика и камеры (5 или 12В) подпаивая перемычки. На плате Demon Core есть ошибка с описанием перемычки 5В/12В, все перепутано. Надеюсь они исправят это в последующих партиях.
Обновление от 17.09.2015: У меня появились проблемы со стабилизатором на 5В на плате Demon Core. Напряжение на выходе почти как на входе. Связался с производителем. Посмотрим что они смогут сделать.
Обновление от 15.01.2016: Похоже что эта проблема с питанием — ошибки в производстве. Это коснулось не только меня, но и большинства других покупателей. Компания Demon перестала работать с этим производителем. Они сделали новую версию платы и сейчас тестируют ее. Кроме того, они бесплатно заменят все ранее купленные платы. Отлично!
