Сборка: рама для фристайла STRIX Screech

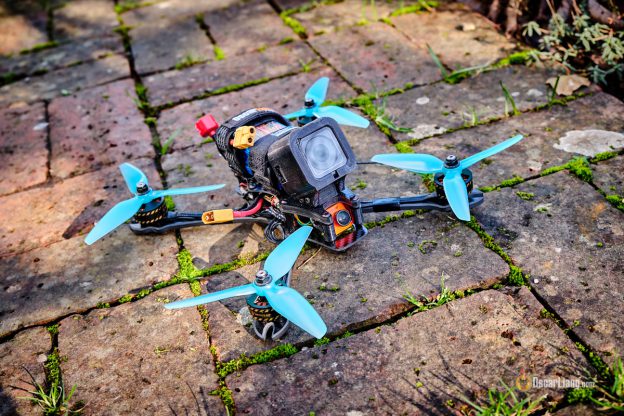

Рама Strix Screech 5″ — отличная и недорогая рама от ReadymadeRC. Мне всё ещё сложно поверить, что можно купить такую качественную раму настолько дешево.

Оригинал: Build: STRIX Screech Freestyle Frame

Дополнительная информация: выбор рамы для коптера

Где купить?

ReadymadeRC

Рама Strix Freestyle — это одна из самых дешевых рам, которую можно купить не в Китае.

Характеристики

Мне нравится, когда сборка не вызывает вопросов — сразу понятно, что к чему! Однако бумажная инструкция не помешала бы.

Рама Strix Screech сделана в форме симметричного креста (True X), т.е. длина и ширина одинаковы и равны 165 мм. Диагональное расстояние между моторами 235 мм. Это довольно большая рама для 5″ пропов, но позже я выяснил, что сюда подходят и 5,5″ винты.

Вот на сколько низкий получается стек, всего 20 мм между верхней и нижней пластинами. Места мало, так что нужно тщательно выбирать комплектующие. На самом деле высоты едва хватает для ПК и регуляторов 4-в-1.

Тушка довольно длинная, так что для прочих комплектующих место есть.

Понравился способ крепления лучей. Пары лучей сделаны из одного куска карбона. Чтобы закрепить их требуется меньше винтиков, при этом их легче заменять. Это же и недостаток — если вы сломали один луч, то придется менять оба…

Однако, толщина лучей 5 мм, и похоже, что они очень прочные, сложно представить силу удара чтобы их сломать 🙂

Кромки скруглены, есть выступы на концах, чтобы защитить моторы.

К сожалению, у верхней и нижней пластин кромки острые. Было бы неплохо, если бы вырезы под ремень аккумулятора были обработаны наждачкой. Конечно, это можно и нужно сделать самому, вот инструкция по обработке карбона (англ).

Ширина прорезей достаточна для использования кевларовых ремешков.

Кстати, на нижней пластине нет выреза под ремешок, т.е. рама разработана с учетом верхнего расположения аккумулятора.

Крепление камеры сделано из двух пластиковых (TPU) частей толщиной 3 мм, напечатанных на 3D принтере. Детали крепятся к стойкам. Что касается качества печати, то оно могло быть и лучше, но функционал хороший, а дизайн продуманный.

Помещаются как микро, так и мини камеры, крепление 4мм M2 винтиками, но их нет в комплекте с рамой, к счастью, ранкам их прикладывает ко всем своим камерам.

Другие возможности:

Есть отверстия для стека 30 х 30 мм и 20 х 20 мм
Вес рамы около 100 грамм — стальные винтики и стойки сами по себе весят 15-20 грамм
На нижней пластине довольно много вырезов под стяжки, можно легко закрепить кучу компонентов
Нижняя пластина имеет выступающую часть, которая хорошо защищает курсовую камеру
Комплектные ремешки длиной 26 см, это немного длинновато, использовал свои (22 см)
