Это список полезных и нужных инструментов, которые пригодятся при сборке и настройке радиоуправляемых самолетов и летающих крыльев с FPV; тут и клей, и материалы, и запасные части и т.д. Некоторые вещи совсем не обязательны, но если они есть, то сборка будет проще и качественней.
Оригинал: Tools and Materials for Building FPV Wings
Содержание

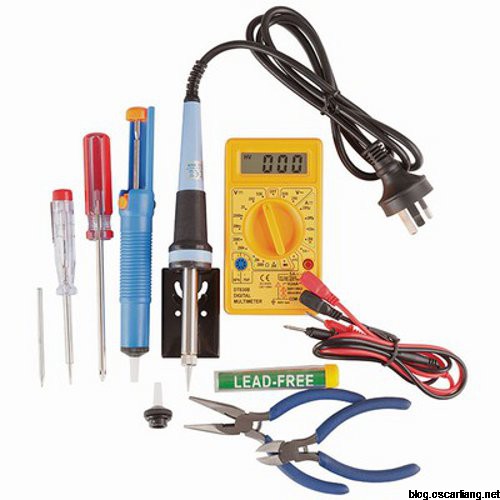

Инструменты
Паяльник
Вот в этом руководстве рассказывается более подробно про пайку и что для этого нужно (англ). Мой паяльник:
TS100 — компактный и портативный. Можно питать от LiPo аккумов 3S — 6S, что очень удобно для ремонта в поле. Подробный обзор.
Припой можно взять, например, на AliExpress | Banggood
Небольшой острый нож-скальпель
Отлично подойдет как для резки, так для снятия разных пленок. Как минимум купите канцелярский нож, хотя он менее острый, и им сложнее точно резать.
- Скальпель с набором запасных лезвий: AliExpress | Banggood | Hobbyking
Ключи шестигранники
С англ. Allen keys set, Allen wrench set – шестигранники, используются для винтиков в рамах и моторах. Очень полезно иметь набор таких ключей.
Например: BangGood | Gearbest | AliExpress
Набор отверток
Для винтов, которые могут встретиться радиоуправляемых самолетах, нужные плоские и крестовые.
Кусачки
Или бокорезы, я их использую для обрезания стяжек, проводов и т.д.
- Купить на Banggood
Плоскогубцы
Ножницы
да ладно, у всех есть пара ножниц дома, правда? ?
Булавки
Для соединения пенопластовых деталей при склейке.
Купить на Banggood | AliExpress
Наждачная бумага
Для шлифовки пенопластовых и карбоновых деталей перед приклеиванием (так клей держится лучше).
Я бы сказал, что подойдет зернистость 40 — 240. Все зависит от ваших личных предпочтений, главное не выдирать этой наждачкой шарики из пенопласта. Я обычно использую 80 — 120, всё что крупнее обычно выдергивает шарики, а всё что больше 120 — требует заметно больше времени на обработку.
Купить на Banggood | AliExpress
Сервотестер
Очень полезен и для тестирования сервомашинок и для их центровки, при настройке элевонов. Также поможет протестировать регуляторы скорости и направление вращения моторов. Если хотите, сможете использовать его и для измерения тяги.
Купить на Banggood | AliExpress
Ленты, изоленты, пленки и т.д.
Различные пленки и клеи нужны для сборки самолетов, летающих крыльев и т.д., так что они заслуживают отдельный раздел с подробным описанием 🙂
90% работы можно сделать, использовав всего 2-3 типа пленки/лент, но бывает очень полезным иметь запас материалов для различных условий / ситуаций.
Обычный скотч
Обычный скотч нужен для простых вещей — усилить что-то, оклеить пенопласт.
Цветная пленка / цветной скотч
Иногда называют пленкой для крыльев, отлично подойдет для декорирования моделей. Часто используется для ламинирования.
Я использовал цветной скотч, который тоньше обычного, прозрачного;, он не такой прочный, но зато почти не добавляет вес!
Купить на Banggood
Армированный скотч
Армированный скотч очень липкий и очень прочный (он не становится хрупким, не дубеет на морозе и хорошо клеится, если чуть-чуть согреть руками)! Часто используется для усиления передней кромки крыла и разных пенопластовых деталей. Можно использовать как защиту сервомашинок.
Купить на Banggood | AliExpress
Двухсторонний скотч
Пригодиться для приклеивания комплектующих к фюзеляжу, например им можно зафиксировать приемник.
Бумажный скотч
Отрывается от катушки руками, очень полезен для временной фиксации деталей при сборке. Легко удаляется, не оставляя следов. А еще на нем можно писать, как на бумаге.
Изолента
Обычная изолента, для проводов и контактов.
Виниловая пленка для наружной отделки
Примерно как изолента, только меньше тянется и имеет более глянцевую поверхность. Ещё она примерно вдвое толще, чем скотч. Хорошо огибает разные неровности, отлично подходит для нанесения на рулевые поверхности, прикрытия сервомашинок и т.д. Имеет очень гладкую поверхность.
Duct Tape (скотч серебристого цвета с алюминием)
Прочнее обычного скотча и гораздо лучше подходит для неровных поверхностей, но при этом тяжелее; легко снимается; еще один недостаток — может сморщиться на солнце. На самом деле это просто альтернатива виниловым пленкам.
Многие видели такой скотч в фильмах, им часто заклеивают рот 🙂 (прим. перев).
Клеи
Подойдут те виды клея, которые не растворяют и не плавят пенопласт!
Термопластичный клей (термоклей)
Пожалуй, это самый популярный вариант для сборки и ремонта пенопластовых моделей. Он вплавляется в пенопласт, как химический клей, и при этом создает очень прочное соединение.
Прочность шва тоже может оказаться недостатком. Частенько не получается оторвать, не вырвав кусок пенопласта. Встречаются ситуации, когда лучше, чтобы лопнул шов, а не пенопласт в каком-нибудь другом месте.
Достоинство этого клея — быстро остывает. В то же время это и недостаток, т.к. для склеивания деталей очень мало времени. На улице, в холодную погоду, это особенно заметно.
Купить пистолет для термоклея на Banggood | AliExpress
Клей E6000
Мой любимый клей, стал использовать его вместо циакринового и термоклея. Более подробно про него тут (англ).
Купить на Banggood | AliExpress
UHU Por
Клей UHU POR идеален для склеивания плотного пенопласта. Шов гибкий и не растворяется в воде. Сохнет 10-20 минут, после чего становится прозрачным.
Купить на HobbyKing
Gorilla Clear Glue
Очень популярный клей у зарубежных моделистов. Клеит разные материалы, лично я не фанат этого клея, т.к. при попадании на руки, он хуже, чем эпоксидка!
Купить на Amazon
Фиксатор резьбы
Фиксатор резьбы или локтайт, наносим немного на винтики крепления моторов для того, чтобы они не откручивались от вибрации. Более подробно тут.
Основные комплектующие и запасные части
Нейлоновые стяжки
Велкро (текстильная застежка)
Запасные кабанчики, тяги
Карбоновые прутки (2мм)
Полезны для усиления гибких тяг (которые часто бывают в комплекте с дешевыми моделями), очень рекомендую, если собираетесь летать быстро.
Купить на Banggood
Грузики для смещения центра тяжести
Их можно крепить в разных частях модели для смещения центра тяжести. Прикольно, что их можно купить, хотя обычно для этих целей используют монетки. Собственно монетки даже выйдут дешевле 🙂
Купить на Amazon
Электроника
Сервомашинки
Мощность сервомашинки зависит от модели, если это мелкий самолетик, то не нужна тяжелая и мощная, достаточно будет небольшой. Чем больше мощность, тем тяжелее машинка.
- Turnigy 9018MG (металлические шестерни, отличное качество) на HobbyKing
- MG90S (тоже металлические шестерни, хорошее качество, и немного дешевле) на Banggood | AliExpress
- 9 граммовые пластиковые (дешевые и легкие) на Banggood | AliExpress
Видеопередатчик
Если планируете использовать частоту 5,8 ГГц, и у вас нет дополнительных требований, то просто берите Eachine TS5828 с угловым адаптером.
Камера
Можно купить всего за $18 и она будет хорошо работать. Но, если вы хотите, чтобы камера могла измерять напряжение аккумулятора и отображать его на экране, чтобы качество картинки было ещё лучше, то придется потратить несколько больше.
Самый лучший вариант, на мой взгляд, это Eagle 2. Вот обзор.
Ещё я был впечатлен качеством картинки Foxeer Falkor, она отлично подойдет для дневных полетов! Вот подробный обзор.
Моторы и регуляторы
Очень сильно зависит от модели, и от желаемых энергоэффективности и скорости полета. Есть сотни вариантов, просто смотрите как другие хоббисты собирали такую же модель.
Скоро выпущу статью с рекомендациями по выбору этих комплектующих.
Рекомендуемая аппаратура управления
Так как я использую в основном аппаратуру FrSky, то и рекомендовать буду её. Уверен, есть и другие нормальные бренды, но я не так хорошо их знаю, чтобы что-то советовать. Ещё я не думаю, что стоит менять бренды очень часто, у них у всех своя экосистема (свои протоколы, свои приемники и т.д.), и цена перехода может быть довольно высокой.
- Лучшая аппа по соотношению цена/качество — Taranis QX7
- Более продвинутая версия — Taranis X9D+ SE (я использую именно её)
- Еще более крутая аппаратура — Horus X10S
Рекомендуемые приёмники
Все эти приёмники совместимы с аппаратурой, упомянутой выше.
Для летающего крыла без полетного контроллера будет достаточно приемника D4R-II, у него 4 PWM канала, а вам нужно будет всего 3. В хороших условиях он позволит отлетать на 1 км.
Купить D4R-II на Banggood | AliExpress
Если вам нужно больше PWM каналов или наличие SBUS / SmartPort Telemetry, тогда есть ещё несколько вариантов:
- X4R-SB: 3 PWM канала, 16-каналов SBUS, SPort telemetry
- X4R: 4 PWM канала, SPort telemetry
- X6R: 6 каналов PWM, 16-каналов SBUS, SPort telemetry
- X8R: 8 PWM каналов, 16-каналов SBUS, SPort telemetry
- G-RX8: 8 PWM каналов, 16-каналов SBUS, SPort telemetry со встроенным барометром
Если вам нужно более дальнобойное управление на частоте 2,4 ГГц, тогда купите L9R (9 PWM каналов, а также выход SBUS 16 каналов, но без телеметрии).
Дальнобойное управление?
Для получения очень большого радиуса управления надо смотреть в сторону FrSky R9M или TBS CrossFire. Эти системы, теоретически, могут дать вам десятки километров уверенного приема сигнала в идеальных условиях.
