Radiance — это новая серия полетных контроллеров от FuriousFPV, компании, которая известна своим невероятным количеством инноваций показанных за последние несколько месяцев.
FuriousFPV создали 2 полетных контроллера с интегрированными PDB: Piko BLX and Kombini. Судя по информации которую я нашел, Radiance — это, по сути, Kombini без PDB. Он предназначен для пользователей которые хотели бы получить более дешевый контроллер и использовать другую PDB.
Radiance FC будет стоить $29.95, релиз должен состояться в октябре этого года.

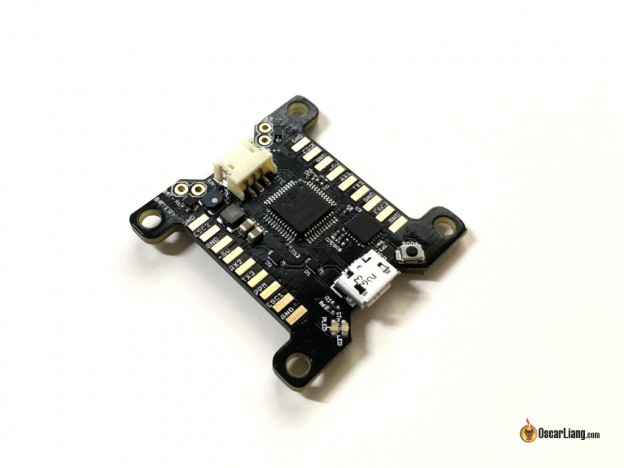

ПК все еще в разработке, поэтому информации не слишком много. Сегодня мы рассматриваем плату прототип, предоставленную мне на тестирование, очевидно что в релизной версии будут какие-то изменения.
Характеристики
- Микроконтроллер F3
- MPU6000 ACC/Gyro через SPI
- Поддержка питания 2S-6S LiPo
- Регулятор 5В (2A) /12В с LC фильтром
- RX: SBUS, PPM, Spektrum Sat
- 6 выходов на ESC – поддержка гекс
- транспондер ILAP
- Вход для RSSI и датчика тока
- Размер: 36мм x 36мм
Несмотря на то что PDB не встроена, на плате имеется 5 и 12 вольтовые стаблизаторы (с LC фильтром). Это позволит вам питать ПК прямо от аккумулятора и упростит разводку проводов, т.к. не нужно будет отдельно подключать vBat для измерения напряжение аккумулятора. 12В выход омжно использовать для питания FPV оборудования. Очень хорошее решение.
В микроконтроллер зашит загрузчик для упрощения смены прошивки. Плата по форме напоминает Lumenier LUX F3 и мне очень нравится расположение сигнальных контактов для ESC.
Кстати, используется та же прошивка что и для Kombini / Piko (неофициальный репозиторий, но надеюсь скоро будут и в официальном).
- Raceflight: https://github.com/NightHawk32/raceflight/releases
- Betaflight: https://github.com/NightHawk32/cleanflight/releases
Распиновка и схема соединения
Как я уже говорил — это всего лишь прототип, и вполне вероятны некоторые изменения в плате. Данный пост — поверхностный обзор контроллера. Например, в прототипе нет выхода 12В, но он будет в финальной версии. Поддержки ИК транспондера сейчас тоже нет, будет позже.
