Любопытно, на сколько сильно можно уменьшить известную раму ZMR? Недавно я получил набор от FPVModel — ZMR150 micro quad, и она отлично выглядит.
Я думал, что ZMR180 (англ.) достаточно мелкая, но FPVModel не захотели останавливаться на достигнутом и еще сильнее уменьшили раму. Расстояние между моторами 150 мм, подходят винты диаметром 3″.
Оригинал: ZMR150 Micro Quad Frame Kit
Купить ZMR150 от FPVModel или готовый ARTF набор.
Рамы ZMR250 и ZMR150 бок о бок.
Комплектация рамы и ее сборка
Набор достаточно простой, рама идет в комплекте с Matek PDB (тех. характеристики, англ.), верхняя пластина 1.5мм толщиной; нижняя — совмещена с лучами, unibody дизайн, толщина 3мм.
Алюминиевые стойки очень тонкие и имеют резьбу M2.

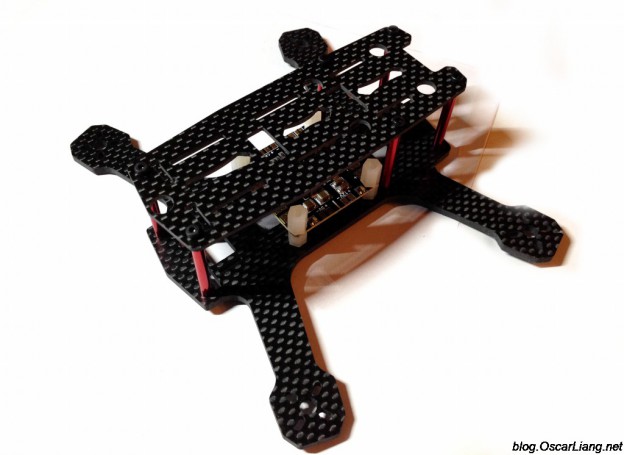

Раму очень легко собрать, требуется около 5 минут времени.
В сборе весит 51 грамм.
На раме есть 2 выреза как на ZMR260 для курсовой камеры. Я думал влезет обычное крепление камеры, но оно не поместилось, рама слишком низкая, но попытка не пытка 🙂
Инструкция к PDB Matek Mini Power hub
Рекомендуемые комплектующие
Комплектующие которые рекомендует производитель и которые идут в ARTF наборе.
Моторы Dragonfly MC1306 3100
У меня пока не было времени протестировать их тягу и потребляемую мощность, вероятно я посвящу этому отдельный пост.
Купить моторы можно тут.
Видео передатчик Hawkeye mini 5.8Ghz 200mW
Мне очень понравился этот видео передатчик и у него вместо антенного разъема на плате используется антенный удлинитель.
Камера HMCAM700 520TVL FPV
Очень маленькая CMOS камера, угол 120 градусов. Весит 4 грамма, питание 5В, что очень хорошо т.к. видео передатчик как раз имеет выход 5В.
Мысли
Легко собирать, приличный по качеству карбон, легкий вес рамы, так что квадрик должен быть достаточно прочным, крашеустойчивым.
Однако винты из комплекта очень короткие, хотелось бы чтобы они были на 2-3 мм длиннее.
Я написал в FPVModel, хотел узнать можно ли использовать аккумулятор 4S. Пока еще не получил ответ. Мне кажется это будет отличный квадрик с аккумулятором 4S 1000мАч.
