Если вы летаете один или в небольшой группе, тогда нет никакого смысла тратить деньги на дорогой брендовый видеопередатчик. Я не так давно протестировал Eachine TX805, и думаю, что это одна из лучших моделей в этом году.

Оригинал: Review: Eachine TX805 Video Transmitter – Best Value VTX in 2019?

Дополнительная информация: руководство по выбору видеопередатчиков для квадрокоптеров.

Где купить?

• Banggood (всего $12.59!)
• AliExpress

Обновление: $12.59 это цена на распродаже (с китайского склада).

Характеристики

У TS805 есть всё что нужно!

• Встроенный микрофон (чтобы слышать моторы)
• SmartAudio — для управления
• Индикация режимов и кнопка управления
• Выходная мощность: 25, 200, 600, 800 мВт (в реальности меньше, см. тесты ниже)
• Контактные площадки для пайки проводов (никаких разъемов)
• Можно поставить в стек с полетником (30,5 мм)
• Антенный разъем MMCX!
• Поддержка режима PitMode

Характеристики:

• Напряжение питания: 7 -24 В (2S — 5S)
• 40 каналов (5 сеток: ABEFR)
• Выход 5 В для питания курсовой камеры
• Размер: 36 х 22 х 5 мм
• Вес: 8,1 грамм (включая провода)

В комплекте идет инструкция, антенна с разъемом MMCX и пигтейл (переходник) MMCX — SMA (или RP-SMA, в зависимости от того, что вы выбрали при покупке).

Длина антенны примерно 7 см, а MMCX-SMA адаптер — примерно 10 см.

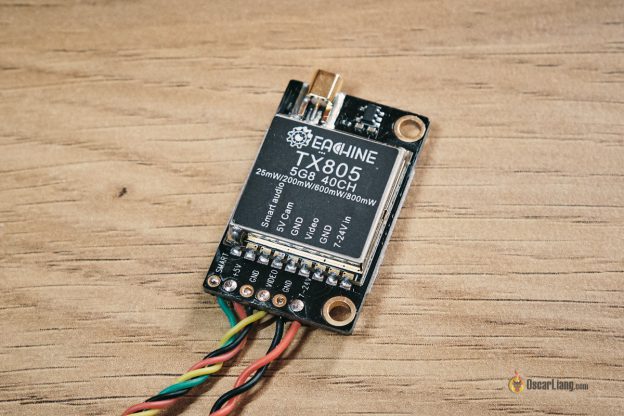

Подробнее про Eachine TX805

Eachine TX805 пришел с уже припаянными проводами. Толщина их 30AWG, а длина 7 см, мне нравится, когда есть контактные площадки (а не разъемы), так легче собирать и ремонтировать.

Качество сборки отличное. На нём стоит фильтр по питанию (конденсаторы и большой дроссель), это помогает избавиться от помех на видео.

Понравилась возможность установить этот видеопередатчик в стек над полетным контроллером (расстояние между монтажными отверстиями 30,5 мм).

И еще, кто-то в Eachine знает как сделать удобное управление при помощи светодиодов и кнопки. Нет ничего экстраординарного, они просто используют разные группы светодиодов для отображения канала, сетки и выходной мощности. Очень легко читается! Единственная кнопка позволяет выбрать и поменять все эти параметры.

Вот инструкция (и краткий перевод) как это всё работает.

Инструкция к Eachine TX805

Для переключения каналов просто кратко нажимайте кнопку.

Для переключения между сетками, кнопку нужно держать нажатой пару секунд (мигнет красный светодиод), затем короткими нажатиями выбираем нужную сетку.

Для выбора выходной мощности держите кнопку нажатой примерно 4 секунды, после этого выбираем мощность короткими нажатиями. При мощности 200 мВт мигнет зеленый светодиод, 600 мВт — синий, все три светодиода (красный, зеленый и синий) означают макс. мощность — 800 мВт.

Для выхода из PitMode удерживайте кнопку нажатой 12 секунд, после этого все 16 светодиодов мигнут.

Хотя в логике работы есть изъян.

Вы можете перейти в режим выбора сетки или выходной мощности, но выйти из него невозможно. Я ожидал, что если ничего не делать несколько секунд, то видеопередатчик перейдет в режим выбора каналов, но это не так. Он остается в режиме выбора сетки/мощности до тех пор, пока вы не отключите его питание.

Тестируем выходную мощность TX805

Что касается выходной мощности, то я полностью доволен тем, как он показал себя на мощностях 25 и 200 мВт. Именно эти режимы лично я использую чаще всего.

Однако в режимах 600 и 800 мВт мы получаем только половину заявленной мощности. Возможно, что они неправильно промаркированы и должно быть 300 и 400 мВт? 🙂

Мощность, мВт	R1	R2	R3	R4	R5	R6	R7	R8
25	30.6	30.2	30.5	26.5	27.1	27.6	26.1	23.4
200	220	212	209	208	212	214	201	185
600	361	/	356	/	311	/	268	/
800	375	/	384	/	351	/	294	/

В любом случае такой результат — не критичен. 200 мВт — этого вполне достаточно для полетов на гоночных квадрокоптерах. Использовав вот этот калькулятор (англ.), получаем, что 200 мВт мощности легко даст 1-2 км дальности при использовании хорошей направленной антенны. Это больше, чем радиус работы большинства пультов управления на 2,4 ГГц!

Для получения большей выходной мощности (например, 600 мВт) лучше использовать радиатор (англ.), чтобы не перегреть видеопередатчик. Именно поэтому я не рекомендую ставить мощные передатчики на 5,8 ГГц на коптеры!  Если вам действительно нужен большой радиус приема, тогда посмотрите на более низкие частоты, типа 1,3 ГГц (англ).

Если большая мощность нужна именно на частоте 5,8 ГГц, тогда лучший выбор — AKK Ultimate. Он действительно соответствует заявленным характеристикам!

Итак, рекомендую ли я Eachine TS805? Да! Отличный вариант для бюджетного коптера!
