Это обзор умного зарядного устройства iSDT SC 620 500W, которое заменит мой старый добрый Accucel-6. Главное: разъем питания у него XT60, а максимальный зарядный ток — 20А.
Купить зарядник iSDT SC-620 можно на сайте banggood.
Это подробный обзор, так что читайте внимательно, чтобы ничего не пропустить.
Характеристики
- Цветной экран 2.4″ (320×240)
- Питание: 9-30 В, разъем XT60
- Выходное напряжение: 0-30 В, XT60
- Ток заряда: 0.1-20.0A
- Максимальная мощность при заряде: 500 Вт
- Ток разряда: 0.1-5.0A
- Макс. мощность разряда: 15 Вт
- Выход USB: 5 В / 2.1A
- Балансирный разъем: 2S-6S
- Поддерживаемые типы аккумуляторов: LiFe / Lilon / LiPo / LiHv(1~6S) / NiMH / Cd(1~18S) / Pb(1~12S)
- Размеры: 115 x 130 x 52 мм
- Вес: 289 г
Поддержка LiHV аккумуляторов — это большой плюс.

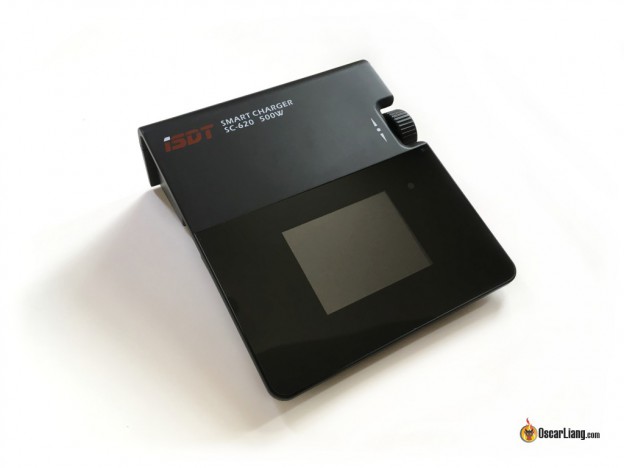

Зарядник выглядит очень стильно и хорошо собран, однако в комплекте с ним абсолютно ничего нет: ни кабеля, ни других аксессуаров, только небольшая инструкция.
Экран очень яркий, хорошо читается даже на солнце. Имеется встроенный датчик освещенности, так что он автоматически подстраивает яркость подсветки.
На левой стороне имеется выходной разъем XT60, балансирный разъем (2S-6S), выход USB и разъем LNK для обновления прошивки.
Поворотная ручка для управления зарядником расположена справа.
Питание подается через разъем XT60 расположенный сзади устройства, а вентилятор охлаждения расположен снизу.
Отличное решение для заряда аккумуляторов на улице
Удобно, что в iSDT используется разъем XT60 как для входа, так и для выхода (вместо бананов, как в большинстве других зарядников). Благодаря этому зарядником удобно пользоваться как в помещении, так и в поле. Можно использовать литиевые аккумуляторы большой емкости для зарядки небольших аккумуляторов.
Я думаю было бы не плохо прикупить аккумулятор 4S 16000mAh или даже 6S 12000mAh. Предположим, что вы используете аккумуляторы 4S 1300мАч, тогда 4S емкостью 16А*ч сможет зарядить его 8-9 раз, а 6S 12 Ач — даже 10 раз. Это примерная оценка, с учетом того, что эффективность зарядника 80%.
Если планируете использовать литиевый аккумулятор в качестве источника питания зарядника, важно настроить минимальное входное напряжение (Min Input Voltage), в районе 3.6 В на банку, чтобы избежать переразряда. Для 4S это будет 14.4В, а для 6S — 21.6В.
Кроме заряда аккумуляторов для полетов, зарядник пригодиться и для разряда аккумуляторов, на которых вы не планируете летать. Просто поставьте мин. уровень входного напряжения на уровень напряжения для хранения (storage voltage) и зарядите от него уже разряженный аккумулятор.
Вот тест: я заряжаю небольшой 4S аккумулятор от другого 4S аккумулятора.
Зарядник очень легкий и компактный. Если вам нужно еще более мобильное решение посмотрите на SC-608 (150 Вт), он весит всего 110 грамм, и всего вдвое больше GoPro.
Функционал зарядника iSDT
Базовые операции, до начала зарядки
Давайте пройдемся по меню. Как только вы включаете зарядник, появляется основной экран. На нем отображается информация о самом устройстве и аккумуляторе.
Короткое нажатие на кнопку — переход в меню настройки задач.
Всего 3 основные задачи:
- Зарядка с балансировкой
- Зарядка в режим хранения
- Разряд
Слухи: в будущих прошивках появится еще один режим — заряд аккумулятора без балансирного разъема, в этом режиме аккумулятор будет заряжаться быстрее)
Можно выбрать тип аккумулятора, количество ячеек, ток заряда, как это показано на картинке выше.
Макс. ток заряда 20А, в независимости от количества ячеек аккумулятора. Так что все 500 Вт будут использованы только при заряде аккумуляторов 6S. Например при заряде 4S аккумулятора максимальным током, мощность составит всего 336 Вт.
Режим хранения (storage) доводит напряжение до 3.8 В на банку.
Кроме того, зарядник сам определяет количество ячеек при помощи балансирного разъема.
В процессе заряда
В процессе заряда iSDT отслеживает зарядный ток, емкость, залитую в аккумулятор, напряжение на входе зарядника и на аккумуляторе, а также внутреннюю температуру.
Кроме того, зарядник измеряет внутреннее сопротивление (ВС) каждой ячейки. Я выяснил, что значение ВС соответствует показаниям Turnigy Power Meter (англ.), но чуть-чуть больше. Значение немного меняется в процессе заряда.
Настройки
Для перехода в режим настроек, просто нажмите и удерживайте кнопку больше 2х секунд. На экране настроек есть следующие пункты:
- Макс. потребляемая мощность
- Минимальное входное напряжение
- Яркость подсветки
- Громкость
- Язык (Традиционный Китайский, Упрощенный Китайский, Английский)
- Firmware share (думаю этот пункт нужен, чтобы из одного зарядника передать прошивку на другой, без компа)
- Версия прошивки
- Самотестирование
Блок питания
Часто задаваемый вопрос: какой блок питания лучше купить» или «можно ли использовать мой старый блок питания?»
Вы можете использовать любой блок питания, у которого напряжение соответствует требованиям (вам нужно будет выставить максимальную мощность в настройках зарядника). И да, вероятно вы сможете использовать свой старый блок питания.
Лучше всего использовать блок питания минимум на 500 Вт. Более слабый БП тоже можно использовать, но он не раскроет весь потенциал этого зарядника.
- Как выбрать блок питания (англ.)
- Как сделать дешевый блок питания из серверного блока питания.
Ситуация 1. Скажем у вас нет блока питания. Вы хотите заряжать 4S Lipo током 4А, зарядник будет потреблять 4S * 4,2 В * 4А = 66 Вт. Предположим, что эффективность 80% (неплохая оценка), получается что вам подойдет блок питания 82.5 Вт или более мощный. Также будет полезно снизить значение Max Input Power (максимальная потребляемая мощность) в настройках зарядника.
Ситуация 2. У вас уже есть БП, в моем случае Turnigy 105W, от моего предыдущего зарядника. Он даст 105 Вт * 80% = 84 Вт. При заряде 4S аккумуляторов максимальный зарядный ток будет 84Вт / 16.8 В = 5А. Это то что я и имел ввиду, говоря о полном потенциале зарядника при использовании слабого блока питания (максимальный ток заряда может достигать 20 А).
На практике, заряд будет идти немного по-другому, потому что при низком напряжении можно немного увеличить зарядный ток (P = V * I).
Добавляем разъем XT60 к блоку питания.
Возможно вам придется изменить плату для параллельной зарядки аккумуляторов и припаять к ней XT60.
Обновление прошивки (ВАЖНО!)
Зарядник продается с прошивкой V2.0.0.45. Чтобы избавиться от разных багов и улучшить надежность работы, рекомендуется обновить прошивку как можно быстрее (последняя версия прошивки V2.0.3.56).
Для обновления прошивки нужен LNK адаптер, можно сэкономить немного денег и сделать его при помощи 4 контактного 3.5 мм jack и FTDI адаптера. Вот подробная инструкция по изготовлению адаптера и обновлению прошивки в iSDT SC620.
При покупке зарядника можно также докупить и этот LNK адаптер.
Основные изменения в прошивке:
- Быстрее загружается — теперь зарядник не делает самодиагностику при включении (запускается через меню)
- Исправлена проблема с перезагрузкой
- Улучшена совместимость с блоками питания от ноутбуков
- … много других изменений и исправлений
Официальная плата для параллельной зарядки аккумуляторов и блок питания
iSDT также производит плату для параллельно зарядки нескольких аккумуляторов и блок питания. Это избавит вас от необходимости модифицировать имеющееся железо (не нужно менять разъем на XT60).
Плата для параллельной зарядки аккумуляторов позволяет заряжать до 4х LiPo аккумуляторов одновременно, на ней уже есть разъем XT60. Блок питания имеет мощность всего 160 Вт.
Итог
Мне очень понравился этот зарядник. Я впечатлен пользовательским интерфейсом, дизайном и качеством сборки. Он очень прост в эксплуатации и лучше, чем другие зарядники с четырьмя кнопками.
В комплекте нет никаких аксессуаров, и требуется небольшая доработка блока питания (это может расстроить кого-то).
Кнопка по началу нажималась достаточно туго, Пришлось ее снять и поставить заново, после этого заработала нормально.
Инструкция:
