ProDrone FullSet — это набор хорошо изготовленных антенн для диверсити приемников. Давайте посмотрим как они работают.
Купить набор ProDrone Fullset Antenna можно на eBay. ProDrone делают свой сайт и скоро он будет всем доступен.
ProDrone Fullset Antenna

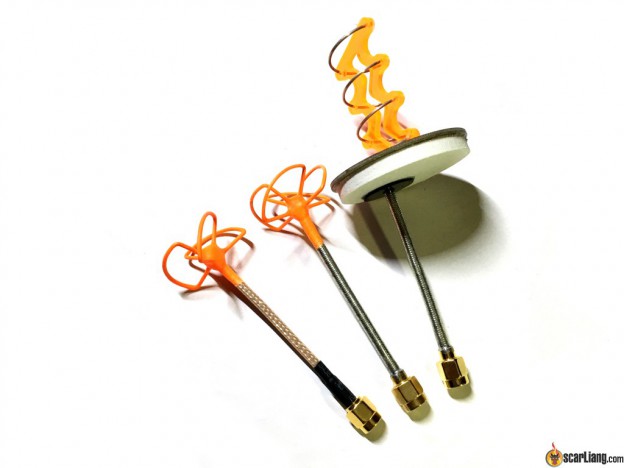

Набор включает в себя:
- 3.5 витковая спиральная антенна
- 3х лепестковая антенна-клевер
- 4х лепестковый клевер
- пластиковые детали (защитные оболочки) и инструменты напечатанные на 3D принтере
Спиральная антенна имеет 3.5 витка и усиление 8 dBi. Умеренное усиление дает бОльшую дистанцию приема и довольно широкий луч (60 градусов) или 120 градусов при уменьшенном радиусе.
Антенна идет с полужестким кабелем, который можно согнуть под любым углом.
vSWR предоставлен Prodrone 5640-5950 < 1.3 5640-5860 < 1.2 5677-5763 < 1.1 5645 = 1.12 5705 = 1.09 5740 = 1.09 5760 = 1.08
Скоро ProDrone выпустит 7 витковую версию антенны, она имеет большее усиление (бОльшую дистанцию приема и более узкий луч) и больше подходит для полетов на дальние расстояния.
4х лепестковый клевер также ставится на видео приемник. Кабель сделан из того же материала что и у спиральной антенны, он также гнется.
vSWR предоставлен Prodrone 5640-5950 < 2 5640-5860 < 1.6 5640-5819 < 1.4 5640-5752 < 1.2 5645 = 1.02 5705 = 1.08 5740 = 1.17 5760 = 1.21 5805 = 1.35
3х лепестковый клевер ставится на видео передатчик.
vSWR предоставлен Prodrone 5640-5950 < 2 5640-5870 < 1.6 5640-5835 < 1.4 5640-5790 < 1.2 5645 = 1.17 5705 = 1.04 5740 = 1.06 5760 = 1.09
Что такое vSWR
Объяснение от ProDrone:
VSWR показывает нам сколько энергии передается через антенну, как много отражается внутри антенны и сколько энергии возвращается в передатчик. VSWR не так важно для антенны приемника, но если антенна передатчика имеет плохой VSWR, это может быть причиной перегрева передатчика. VSWR = 2.0 означает, что 11% энергии возвращается в передатчик. Дешевые китайские антенны имеют значительно большее значение VSWR.
Тестирование антенн
Я протестировал антенны в следующей конфигурации:
- Видео передатчик 25мВт Quanum Elite (Raceband Ch1 5658 МГц)
- Furious True-D Diversity Receiver
- Приемник NexWave
Сравнил с результатом используя только антенну Spironet.
Интересно, что разные антенны влияют на цвет картинки (замечу что видео 1 и 3 выглядит темнее чем 2 и 4). Первые 10 секунд антенна Spironet дает более «зеленую» и более яркую картинку.
После этого (0:15) заметно, что видео 1 становится зеленее. Мое предположение, что в этот момент диверсити приемник переключился с антенны-клевера на спиральную антенну, на видео 3 те же цвета, т.к. используется антенна-клевер.
Сравниваем видео 1 и 2; как и ожидалось, спиральная антенна дает больший радиус приема чем клевер; у нас абсолютно читая картинка 1, в то же время на видео 2 начинаются помехи в конце теста на дальность.
Однако, когда мы используем только одну антенну клевер ProDrone, то видим, что она работает не так хорошо как spironet в плане дальности уверенного приема (как минимум на той частоте что мы использовали). Помехи появляются значительно раньше, но сигнал лучше проникает через препятствия (чем при использовании Spironet), это можно увидеть в тесте, где я летал позади деревьев.
Заключение
Мне понравился этот набор антенн, они кажутся крепкими и качественно изготовленными, дают хороший результат при использовании диверсити приемников.
Если вы раньше никогда не использовали направленные антенны (спиральные или патчи), важно всё время направлять антенну в сторону коптера чтобы получить наилучший результат. Когда вы летите слева, справа или позади спиральной антенны, сигнал значительно ослабляется и приемник переключается на клевер.
