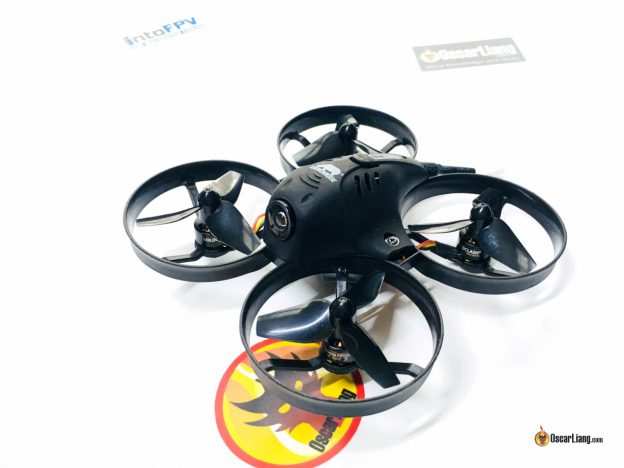

BWhoop B06 — микрокоптер от BoldClash. Так же как у хорошо известного Tiny Whoop, пропы защищены, так что не нужно беспокоиться о крашах; но b06 крупнее и мощнее.
Оригинал: Review: Boldclash BWhoop B06 Brushless Micro Drone
Купить BWhoop B06 можно на сайте BoldClash.
BWhoop v.s. Tiny Whoop
BWhoop крупнее TinyWhoop, т.к. используются пропы диаметром 40 мм, а не 31 мм.
На BWhoop B06 установлены бесколлекторные моторы, вместо коллекторных. Коллекторные моторы сгорают очень легко, а если не сгорают, то изнашиваются примерно за 10 часов полетного времени.
Одно из главных преимуществ бесколлекторников — это именно долговечность. Кроме того, бесколлекторные моторы мощнее, чем 6 мм коллекторники, однако, я думаю вы заметите, они более шумные.
Характеристики B06
- 1S LiPo аккумулятор
- Моторы M0703 15000KV
- ПК на F3 (SPRacing F3 target) со встроенными регуляторами на 2A (пик до 3 A)
- В комплекте идет аккумулятор 1S 450mAh “80C” (13 грамм)
- Камера: 800TVL 120 FOV
- Видеопередатчик: 48 каналов, 25 мВт со штыревой антенной
Распаковка
B06 поставляется в симпатичной пластиковой коробке, которая отлично подойдет для его переноски, или для хранения чего-нибудь…
Внутри коробки:
- сам коптер BWhoop B06
- 3 комплекта пропеллеров (всего 12 шт)
- 1 аккумулятор 1S 450 мАч
- зарядное устройство
- инструмент для снятия пропов
- инструкция
- кабель Micro USB
- запасная канопа (кожух) белого цвета
Взглянем поближе
Расстояние между моторами 77 мм, вес коптера без аккумулятора — 28 грамм. Довольно симпатичный дизайн, FPV оборудование и другая электроника хороши защищены канопой, выглядит отлично.
Из-за винтов диаметром 40 мм, BWhoop крупнее традиционного TinyWhoop. Как выяснилось, эта винтомоторная группа более мощная и эффективная.
Квадрик поставляется с уже установленной прошивкой Betaflight 3.1.6, в регуляторах стоит BLHeli (не BLHeli_S), так что можно использовать только Oneshot125. Если хотите обновить прошивку, тогда выбирайте таргет SPRacing F3.
Полетный контроллер на амортизаторах для снижения вибраций от моторов.
Плата приемника расположена под полетным контроллером.
При покупке можно выбрать необходимый вам приемник: Flysky, Futaba, Spektrum. Мой пришел в комплекте с FrSky XM.
Для работы бесколлекторных моторов нужны регуляторы скорости, в данном случае они интегрированы в полетный контроллер. Хороший дизайн и удобное расположение компонентов на плате контроллера: моторы легко подключаются при помощи разъемов, доступ к USB разъему снизу платы.
Разъем аккумулятора — двух пиновый JST PH (2mm), такой же как у Eachine E010. Хотелось бы, чтобы использовался разъем типа LOSI, т.к. он чаще встречается у аккумуляторов такого размера. Хотя, в принципе, не сложно найти переходник или просто заменить разъем.
Моторы Boldclash 0703 15000KV производятся на той же фабрике, что и Racerstar BR0703, поэтому они выглядят одинаково, разница только в этикетке.
Кольца воздуховодов довольно гибкие, но достаточно прочные, чтобы защитить пропы при крашах.
Канопу можно снять, открутив 2 винтика.
FPV оборудование (видеопередатчик и камера) установлено как раз под канопой, соединяется с ПК при помощи JST разъема (для подачи питания).
Нажатием на кнопку можно поменять частотную сетку и канал.
Сзади камеры есть кнопка для переключения режима PAL/NTSC. Мне бы хотелось, чтобы антенна была направлена вертикально вверх, это улучшило бы прием сигнала. В текущем виде сигнал слабеет, когда коптер направлен в сторону от пилота.
(не знаете почему? читайте руководство по выбору антенн для FPV, англ.)
То, что я недавно собирал коптер на бесколлекторниках с 1S аккумулятором — это просто совпадение, я также тестировал моторы 0703 и 0705, так что будет интересно сравнить мой коптер с этим.
Вот процесс сборки моего коптера Angry Oskie.
Настраиваем
Инструкция написана довольно хорошо, следуя указанным шагам взлетите сразу же. Вот что сделал я:
- Зарядил аккумулятор (от 30 до 60 минут)
- Привязал приемник к аппаратуре управления (проверил, что всё работает на закладке Receiver в Betaflight конфигураторе)
- Настроил тумблер для переключения в режим Angle (и режим арминга, если не хочется армить стиками)
- В Betaflight включил «Motor Stop», чтобы снизить шанс сжечь моторы при краше
Всё!
Как летает? Настройка PID/Rate
На данный момент я летал на нём в помещении всего несколько раз, летает коптер просто отлично, я впечатлен.
На аккумуляторе указано 80C, и он дает более сильный рывок, чем мой Eachine 500mAh 40C, при этом полетное время примерно одинаковое. Очень хороший аккумулятор, несмотря на сомнительный C-рейтинг.
Все комплектующие просто соединяются разъемами, никакой пайки не требуется. Мощи более чем достаточно, при этом коптер довольно энергоэффективен, полетное время со стоковым аккумулятором более 4 минут.
На самом деле он летает тише, чем я ожидал. Я бы сказал, что шумит как TinyWhoop. Не знаю почему коптер, собранный мной, шумит значительно сильнее, возможно что-то не так с моторами или с креплением ПК.
Попробую полетать на улице, запишу видео, и обновлю пост.
