Runcam Split Mini — это отличная камера для мелких коптеров с возможностью записи видео 1080p 60fps. А теперь появилась улучшенная версия — Split Mini 2, которая имеет всего одну плату и весит меньше.
Оригинал: Review: Runcam Split Mini 2 FPV/HD Camera
Дополнительная информация: как выбрать HD камеру для коптера?
Где купить?
На сайте Runcam.
Что хорошего в Runcam Split Mini 2?
Я действительно не понимаю, как в Runcam смогли разместить все компоненты на одной крохотной плате, это просто невероятно 🙂
Высота стека необходимая для установки Runcam сильно уменьшилась, т.е. Split Mini 2 будет совместима с гораздо бОльшим количеством рам для 3″ и 2,5″ коптеров.
Учтите, что плата Split Mini 2 немного шире, чем предыдущая версия.
- Split Mini 2: 29 х 29 мм, 12,9 грамм без стоек
- Split Mini 1: 27 х 27 мм, 14,5 грамм без стоек
Вот мой обзор Split Mini 1
Характеристики курсовой HD камеры Split Mini 2
- FOV: FPV 130° / HD запись — 165°
- Разрешение видео: 1080@60fps / 1080@30fps / 720@60fps
- Формат видеофайла: MOV
- Разрешение фотографий: 2MP
- Стандарт видеосигнала: NTSC/PAL
- Разъем Micro USB
- Поддержка MicroSD до 64 ГБ (требуется Class 6 или лучше, рекомендуется использовать Class 10 / UHS-I / UHS-II / UHS-III)
- Монтажные отверстия в плате: 20 х 20 мм
- Размеры: плата — 29*29 мм, камера: 19 х 19 мм
- Напряжение питания: 5 — 20 вольт (2S — 4S LiPo)
- Потребляемый ток: 650 мА при напряжении 5 В или 270 мА при напряжении 12 вольт
- Вес: 12,9 грамма

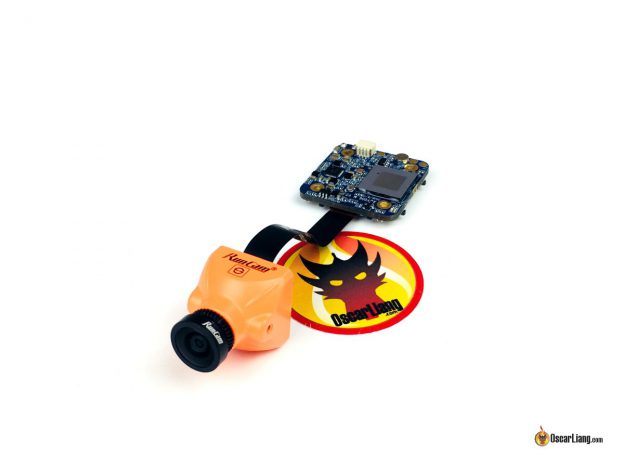

Split Mini 2 крупным планом
Комплектация:
- Адаптер для установки микрокамер в отсек для стандартных
- Металлическая крышка, для защиты слота MicroSD
- 1 набор винтиков М2
- 3х контактный кабель с разъемом JST 1.25 мм (мама)
- 3х контактный кабель с разъемом JST 1.25 мм (папа)
- 3х контактный кабель с разъемом JST 1,0 мм
- Инструкция
Металлическая пластина нужна чтобы флешка случайно не выскочила из своего слота.
Шлейф длиной примерно 5 см. Этого должно быть достаточно для коптеров с 3″ пропами.
Похоже, что новую камеру ставить будет сильно проще, т.к. у старой было 2 платы!
У Runcam Split Mini 2 точно такой же разъем для подключения модуля с матрицей, что и у первой версии, однако я не знаю совместимы ли модули; жду подтверждения.
Пара фотографий платы крупным планом.
Качество изображения
Я действительно не могу найти разницу между Split Mini 1 и 2. Возможно с дефолтными настройками насыщенность немного ниже, вот и всё.
Однако, качество звука улучшили кардинально! Шум ветра значительно снижен, смотрите видео.
К сожалению, у камеры, которую я получил, есть размытость по краям. Я практически уверен, что это брак камеры или самого объектива. Надеюсь скоро я получу замену и сниму новое видео.
Задержка видеосигнала
ТВ выход Split Mini 2 имеет задержку видеосигнала такую же, как и в предыдущей версии — в среднем около 37 мс, минимум 24 мс.
Меняем настройки камеры
У Split Mini 2 новый интерфейс — текстовое меню поверх изображения, а сами настройки не поменялись.
Дергающееся видео в очках?!
Во время тестирования Split Mini 2 видео в моих очках сильно лагало, так что было сложно летать. Но я не заметил дерганий на записи DVR, изображение дергалось только в очках.
Я выяснил, что проблема проявляется при выборе стандарта PAL; это выглядит, как будто часть кадров теряется. При использовании NTSC картинка плавная.
Не знаю, это брак или недоработка. Попробуйте оба формата и определитесь, какой подходит больше 🙂
Формат PAL/NTSC очень просто меняется в настройках камеры. Большинство FPV оборудования без проблем работает с любым из этих форматов. Вот статья про их различия (англ).
Не забудьте выбрать тот же формат в настройках Betaflight OSD (в Betaflight Configurator), иначе текст не будет виден, или будет обрезан снизу.
Заключение — хороша ли камера?
Если у вас уже есть Split Mini 1, то думаю нет необходимости её менять на вторую версию, т.к. качество изображения практически то же. Хотя возможно вам нужно хорошее качество звука.
Те, кто собирает новый коптер с камерой для записи видео 1080p, я настоятельно рекомендую Split Mini 2. Благодаря форм-фактору, ее легче установить, чем первую версию.
