Обзор: iSDT C4 18650 — зарядное устройство для аккумуляторов 18650

Я использую аккумуляторы типа 18650 каждый день, а iSDT C4 — отличный зарядник для них. Недостатком можно посчитать то, что он может заряжать одновременно всего 2 банки, но при этом он поддерживает разные типы аккумуляторов и имеет множество полезных функций.

Оригинал: Review: iSDT C4 18650 Battery Charger

Купить зарядное устройство iSDT C4 можно тут: Banggood, Amazon, GetFPV

Основные характеристики

Напряжение питания: 12 — 24 В / 2,5 А
Выходное напряжение: 0,2 — 5 В
Максимальный ток: 3А на слот
Зарядка через USB: 5В / 2,1 А
Поддерживаемые типы аккумуляторов: NiMH, NiCd, NiZn, Eneloop, Li-Ion, LiHv, LiFePO4
Поддерживаемые типоразмеры аккумуляторов: AAA, AA, 10440, 10500, 12500, 12650, 13500, 13650, 14500, 14650, 16650, 17650, 18650, 20650, 22650, 26650

Распаковка iSDT C4

Комплект поставки зарядника iSDT C4:

Адаптер питания от сети переменного тока
Наклейки
Защита на экран
Инструкция

Детальный осмотр iSDT C4

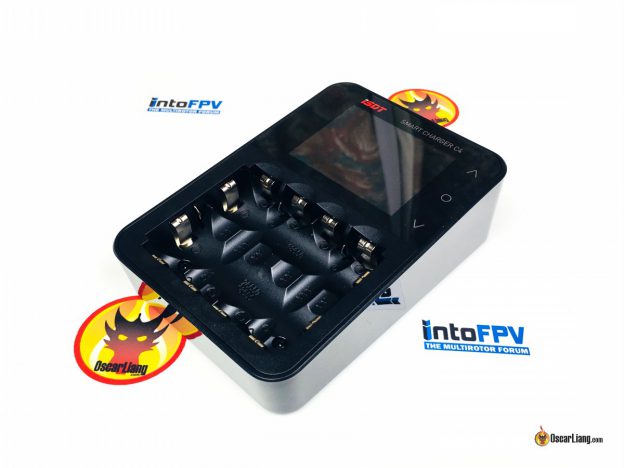

Сверху зарядного устройства расположен цветной экран и три «тачевые» кнопки (справа от экрана). Отсек для аккумуляторов очень компактный и продуманный, позволяет установить аккумуляторы 4х разных размеров:

один аккумулятор 26650 или
два аккумулятора 18650 или
четыре аккумулятора АА или
два аккумулятора ААА

Одновременно можно заряжать АА и ААА аккумуляторы или вообще разные типы аккумуляторов, если позволяет место установки.

Вентилятор расположен в верхней боковой грани.

Слева от вентилятора — разъем питания, а справа — стандартный и micro USB порты.

При помощи MicroUSB порта можно обновить прошивку устройства.

Стандартный USB порт нужен для зарядки устройств по USB, например, телефон или GoPro. Однако похоже, что он не поддерживает быструю зарядку телефонов.

Перевернем устройство, ок тут нет ничего, кроме решетки вентиляции и таблички с характеристиками.

В моем случае был адаптер с евро вилкой, он не подходит для UK (там живет автор оригинальной статьи, прим. перев).

У адаптера стандартный разъем с внешним диаметром 5,5 мм, и внутренним 2,5 мм.

Через какое-то время (довольно продолжительное) после того, как вы воткнули аккумуляторы, зарядник сам начнет процесс заряда. Похоже, что зарядник очень долго определяет тип подключенного аккумулятора.

Однако, на мой взгляд, это не самая безопасная функция, особенно если он неправильно определит тип аккумулятора или зарядный ток будет слишком велик.

Я советую проверить настройки, прежде чем начать пользоваться устройством, думаю будет не плохо, если вы выключите автоматическую зарядку.

Поддерживаемые типы аккумуляторов

Auto (авто определение)
Li-Ion
LiFePO4
LiHV
NiMH
NiCd
NiZn
Eneloop

Tasks — режимы заряда

Charge (заряд)
Discharge (разряд)
Storage (хранение)
Cycle (несколько последовательных циклов заряд/разряд, тренировка аккумуляторов)
Analysis (анализ)
Activation (оживление аккумуляторов)

Ток заряда

0,1 А — 3,0 А (шаг 0,1 А)

Статус заряда

Во время заряда аккумуляторов, на экране вы увидите приятный, интуитивно понятный график, показывающий, что напряжение аккумулятора растет. Кроме того, отображаются и другие данные: напряжение, ток, внутреннее сопротивление, температура и время.

Обратите внимание на небольшие квадратики слева, они показывают процент выполнения задачи. Когда значение станет 100% — процесс заряда завершен.

Еще одна полезная функция этого зарядника — анализ аккумуляторов.

Заключение

Плюсы зарядного устройства iSDT C4

Отличное качество!

Яркий и легко читаемый цветной экран. На нем отображается много полезной информации об аккумуляторах; меню очень простое в использовании.

C4 поддерживает большое количество размеров и типов аккумуляторов, это очень удобно, если у вас разные аккумуляторы. Понравился отсек для аккумуляторов, подходящий под кучу разных типоразмеров.

У C4 много разных режимов, они подойдут как для базовых задач, так для продвинутых. Полезные фишки: защита от переполюсовки, активация аккумуляторов (оживление аккумуляторов) и анализ состояния. Так что он подойдет как начинающим пользователям, так и опытным.

Я уже упоминал, что его можно питать от 4S — 5S LiPo аккумуляторов? Так что работать он будет и в поле.

Недостатки

C4 хорош, но не идеален.

В первую очередь я купил его для заряда LiIon аккумуляторов 18650. Обычно мне нужно заряжать от 8 до 16 банок сразу, и это довольно утомительно в случае использования C4, т.к. заряжать можно только пару. Так что чаще и чаще я пользуюсь обычным модельным зарядником. В этом случае получается заряжать все 16 банок разом, используя самодельный держатель для аккумуляторов.

Я использую iSDT SC-620, но есть и другие отличные зарядники от iSDT
Вот инструкция (англ.) по изготовлению самодельного держателя для аккумуляторов 18650

Еще одно разочарование — в зарядник влазят не все аккумуляторы 18650 с платой защиты.

И наконец, вентилятор довольно шумный, надеюсь это исправят.

Инструкция

Не хочу её полностью цитировать. Если у вас есть вопросы, или интересно что делает зарядник в том или ином режиме — смотрите инструкцию.
