Runcam Split Mini — это уменьшенная версия Split V2, с монтажными отверстиями 20 на 20 мм. Её можно использовать как курсовую камеру, так и для записи видео Full HD 1080P.

Оригинал: Review: Runcam Split Mini FPV/HD Camera

Купить можно на сайте Runcam.com или на Banggood.

Что хорошего в Split Mini?

Если вы не знаете на что способна камера Runcam Split, тогда вначале прочитайте её обзор. По сути Runcam Split Mini — это Split V2, но разделенная на 2 платы.

Коптеры на небольших рамах (90-150 мм) с 3″ или даже 2″ пропами обычно не имеют HD камеры, из-за недостаточной мощности моторов. Runcam Split Mini может позволить снимать HD видео с таких микрокоптеров, расстояние между монтажными отверстиями на плате — 20 на 20 мм.

Split Mini позволит снимать видео с коптеров весом до 250 грамм, что является разрешенным весом для летательных аппаратов во многих странах.

Дополнительная информация:

• Как выбрать курсовую камеру
• Как выбрать HD камеру

Что в комплекте?

• Split Mini
• Крепеж
• Кабели в силиконовой изоляции
• 8 металлических стоек M2 высотой 3мм
• 4 винтика M2 длиной 25 мм
• 4 нейлоновые стойки M2 высотой 5 мм

Характеристики

• HD FOV 155° / FPV FOV 130°
• Запись: 1080p60fps / 1080p30fps / 720p60fps
• Размеры платы: 29 х 27 х 11 мм (расстояние между отверстиями 20 мм). Модуль с объективом: 19 х 19 х 22 мм
• Питание: 5 — 17 вольт, 430 мА. При записи до 540 — 650 мА
• Вес: 14,5 грамма (без стоек и винтов)
• Встроенный микрофон (но не для FPV)

По сути те же характеристики, что и у Split V2, за исключением отсутствия поддержки WiFi и объектива с немного меньшим углом.

Взглянем поближе

Модуль с матрицей/объективом

Этот модуль по размерам и крепежу практически идентичен Runcam Swift Micro.

Кабель/шлейф

Модуль с матрицей соединяется с платой при помощи шлейфа. В Split Mini он немного короче, чем у Split V2, длина примерно 65 мм.

Поменялся и разъем на кабеле, теперь его проще отсоединять/подсоединять.

Этот разъем может легко разъединиться при падении, но у Runcam есть решение — металлическая пластина поверх разъема. Она должна дать достаточную надежность соединения.

Micro SD

Как и Split V2, Split Mini поддерживает MicroSD карточки объемом до 64 ГБ. Имеется и аналогичная пластина для удержания флешки в слоте, чтобы она не выскакивала при крашах.

Чтобы вынуть сдшку, просто приподнимите металлическую пластину и нажмите на флешку.

Основной модуль (платы)

Состоит из 2х плат, собранных в стек.

Разделив их, мы увидим обе стороны обеих плат.

На Split Mini есть 5 контактных площадок для пайки: питание, видео сигнал, и управление (для подключения к ПК). Пластиковые разъемы JST отсутствуют. Также нет контакта для выхода звука, т.е. вы не получите звук во время полета, но он будет на HD записи.

Кстати про звук, учтите, что качество звука Runcam Split Mini будет ниже, чем у полной версии Split, причина в том, что из-за недостатка места пришлось убрать специальный аудио процессор.

Итог: в чем разница между Split Mini и V2

Список аппаратных изменений, которые я уже обнаружил, как только узнаю что-то новое, пополню его.

• иной формат крепления
• занимает больше места по вертикали
• убран WiFi
• объектив и модуль с матрицей меньшего размера, FOV также меньше
• изменился разъем на межмодульном кабеле
• убран отдельный аудио процессор
• не аудиовыхода для видеопередатчика

Ограничение — высота стека!

Из-за того, что плата двойная, Split Mini требуется больше места по вертикали. Так что она поместится не во все рамы.

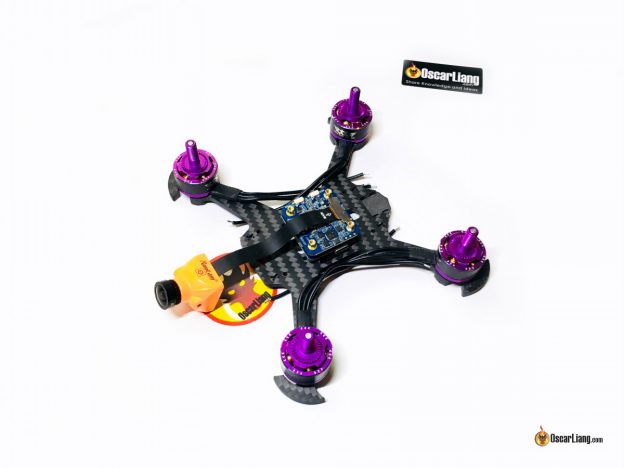

Я собираюсь поставить Runcam Split Mini на коптер с 3″ пропами от 3B-R.

Кажется, что рама идеально подойдет для Split Mini, места будет достаточно для ПК «все-в-одном» (ПК со встроенной PDB), а регули я буду ставить на лучи.

Высота камеры в стеке примерно 11,5 мм. Когда вы выбираете или проектируете раму для этой камеры, учтите, что места в стеке должно быть достаточно и для ПК.

Вот насколько Split Mini меньше, чем Split V2.

Сборку закончил, было несколько напряжно. Вес 152 грамма 🙂 не верится, что такая малютка может писать видео 1080p 60 fps!

Я думаю, его можно сделать еще легче, и хорошо, что он легче 250 грамм (лимит во многих странах).

Планирую использовать аккумуляторы 4S LiPo 600 — 1000 мАч.

Стек получился очень плотным. Я смог избавиться от верхних и нижних металлических стоек и за счет этого уменьшить высоту.

Использование Runcam Split Mini в качестве курсовой камеры

Задержка видео сигнала

Средняя задержка составила 37 мс. Включение HD записи кажется на неё не влияет.

Вот результаты других измерений (англ).

Соотношение сторон изображения

В настройках (“TV-OUT” => “Full Screen”) можно выбрать соотношение сторон 4:3 или 16:9 для потока на видеовыход. При выборе 4:3 угол зрения немного уменьшается (обрезаются куски изображения справа и слева).

“Non-full screen” — это то изображение, что вы получите на HD записи. Соотношение будет 16:9, но есть 2 небольшие черные полосы сверх и снизу. Я не думаю что это серьезная проблема, но хотелось бы чтобы использовался весь экран.

Качество изображения

Картинка в очках со Split Mini очень качественная, выглядит так, как-будто отресайзили HD видео, очень естественные цвета и отличная детализация.

WDR (широкий динамический диапазон) немного хуже того, к которому мы привыкли в курсовых камерах типа Swift или Eagle, особенно в плане отображения деталей в тенях и при не очень хорошем освещении.

Я думаю тут та же ситуация, которую мы обсуждали в отношении Split V1. Split еще пока не предназначена для условий плохого освещения и не для тех ситуаций, когда требуется хороший WDR.

Не уверен, только у меня такая проблема или нет, кажется что у SplitMini FPS немного ниже, не мешает полету, просто кажется что видео немного дерганное, не такое плавное как с других курсовых камер.

Тестируем HD видео

Качество изображения

Тут я должен быть честен, на первый взгляд качество изображения очень хорошее, но при сравнении со Split V1, оказывается, что у V1 лучше. Картинка у Split Mini не такая резкая, а цвета бледноваты. Думаю, что это связано с малыми размерами объектива. Но это отличное изображение для столь маленькой камеры 🙂

Говоря это, хочу напомнить еще раз, что видео снято с коптера у которого 3″ пропы, а камера весит всего 15 грамм! (минус вес отдельной курсовой камеры, которую ставить не нужно, итого около 8 грамм)

На самом деле я доволен результатом: отличный WDR (в HD записи), хорошая резкость и очень естественные цвета.

Несмотря на небольшой размер объектива Split Mini, FOV такой же как у Split V2 с объективом GoPro. И даже возможно немного больше, если смотреть HD запись.

Звук

Если оценить звук GoPro Session 5 как 8 из 10, тогда я вероятно оценю Split V2 на 6 из 10, а Split Mini только 3 из 10. На мой взгляд качество звука у мини версии примерно как у Mobius или Runcam HD.

Шум ветра очень громкий, примерно такой же как и шум от моторов. В следующем полете попробую прикрыть микрофон поролоном, может это поможет.

Если вам не нужен звук мотором и шум на записях, тогда это и не проблема.

Вот видео моего первого полета.

Список комплектующих:

• Рама, моторы, пропы: 3B-R
• Видеопередатчик: Runcam TX200
• Полетный контроллер: Furious Piko
• Регуляторы DYS 18A

Камера и видеопередатчик запитаны напрямую от BEC на полетном контроллере. Я не использовал софтмаунт ПК и не ставил доп. конденсаторы, тем не менее видео довольное чистое.

FAQ

Что случится, если отключить питание во время записи?

Видео сохранится, но вы потеряете последние несколько секунд записи.

Как обновить прошивку Split Mini?

• Скачиваем файл с прошивкой (расширение .BRN)
• Сохраняем его на флешку, а флешку вставляем в камеру
• Включаем камеру, она автоматически прочитает файл и обновится
• Светодиод прекратит мигать после окончания обновления

История изменений

• Декабрь 2017 — краткий обзор
• Январь 2018 — подробный обзор, тесты и видео
