Обзор: GEPRC LSX5 Leopard — рама для мини коптеров

Я получил раму LSX5 Leopard от GEPRC для тестирования. Судя по соц. сетям это довольно популярная рама, давайте ее проверим.

Оригинал: Review – GEPRC LSX5 Leopard Mini Quad Frame

Раму LSX5 Leopard можно купить тут за $55 (не забудьте использовать купон ToysHo — чтобы получить скидку 8%).

На первый взгляд рама LSX5 очень похожа на DQuad Obsession, я не собираюсь спорить на тему клон это или нет. Решайте сами.

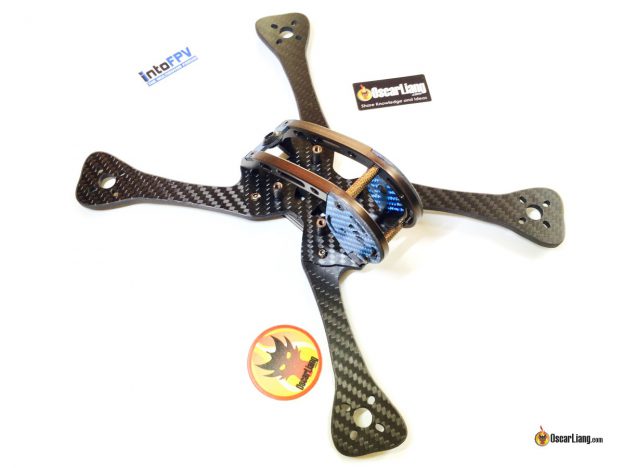

LSX5 выглядит отлично, рама в виде растянутой «Х» должна хорошо подойти для быстрых полетов и гонок.

Рекомендую прочесть статью про основы выбора рам и особенности их дизайна.

Распаковка

Рама очень хорошо упакована. Помимо всего прочего в комплекте идет ремешок для аккумулятора и наклейки.

Клетка для камеры и нижняя пластина — алюминиевые, метал действительно очень хорошо обработан.

Пластины для крепления камеры покрашены синим цветом с текстурой «под карбон» (толщина пластин 2 мм).

Лучи толщиной 4 мм. Очень понравилась обработка кромок, края на ощупь гладкие, такое качество — редкость среди рам этого ценового диапазона.

Хочется иметь хотя бы один запасной луч.

Помимо рамы, в комплекте имеется простенькая плата распределения питания (PDB) со стабилизаторами на 5 и 12 вольт.

Предполагается, что разъем XT60 будет расположен слева или справа и направлен вниз, это отличное решение для подключения аккумулятора. Не нужно париться по поводу того, что винты перерубят провода.

Сборка рамы LXS5 Leopard

GepRC Leopard — эту раму я собрал быстрее всех других. Вес (включая крепеж) около 130 грамм. Довольно большая разница с тем, что указано в инструкции.

По размерам отлично подойдут камеры типа Runcam Swift 2 или Eagle 2. Конечно можно использовать и другие камеры подобных размеров. Однако, объектив торчит примерно на 2 мм, и его можно повредить при краше. Думаю, я наклею немного поролона по краям для защиты.

Крепеж для антенного разъема SMA/RP-SMA. Понравилась резиновая шайба, она позволяет изолировать землю антенны от рамы.

Дизайн рамы в виде вытянутой буквы Х, т.е. длина рамы больше её ширины.

Очень хорошо, что они использовали резьбу на центральной пластине, благодаря этому гайки не нужны, а лучи можно вынимать без полного снятия нижней пластины и разбора решетки для камеры. Это должно упростить процесс замены лучей.

GEPRC должны заменить металлические стойки для ПК на антивибрационные винты.

Рама хорошо выглядит, но место в ней довольно сильно ограничено, и я запутался куда ставить видео передатчик.

~~В инструкции этого нет.~~ Спасибо Полу за комментарий, теперь я знаю куда его деть. Мне понравился «батарейный отсек» из комплекта, он отлично защищает низкорасположенный аккумулятор.
