Иногда мы ходим подсветить квадрик, сделать его более заметным, например в гонке или для ночных полетов. Chroma LED driver был создан именно для того, чтобы облегчить управление разноцветными светодиодами.
Chroma LED driver создан Бреттом Коллисом (Brett Collis) и Мэтью Эвансом (Matthew Evans) — хорошо известными британскими пилотами. Более подробно см. на сайте korekoncept.co.uk. Этот обзор написан Артуром (Artur Banach).
Обзор
В комплекте сама плата (драйвер), светодиоды и кабель сечением 30AWG (красный, черный и желтый).
Драйвер — это маленькая плата (размером 26 на 15 мм, вес 3.8 грамма). На плате есть несколько контактных площадок для пайки, 4 контакта для перепрошивки и кнопка управления. С обратной стороны платы находится стабилизатор напряжения.
Питание напряжением до 4S Lipo, выходное напряжение 5 вольт (для питания светодиодов, макс. тока хватит на 50 светодиодов). Плата имеет 9 основных цветов и 5 режимов. Можно управлять максимум 25 светодиодами.
Светодиодная полоска содержит 24 одиночных светодиода, её можно разрезать на части и поставить на лучи коптера. Маленькая стрелка показывает направление подключения.
Плата примерно вдвое меньше Arduino Nano.
Установка
Слева площадки P+ и P- это контакты для подключения аккумулятора. Справа: 1 — данные для светодиодной полоски, «+» и «-» — это выход 5В на светодиоды. Контакты 2 и 3 зарезервированы на будущее. 4 отверстия сверху предназначены для программирования.
Подключить и припаять очень просто.

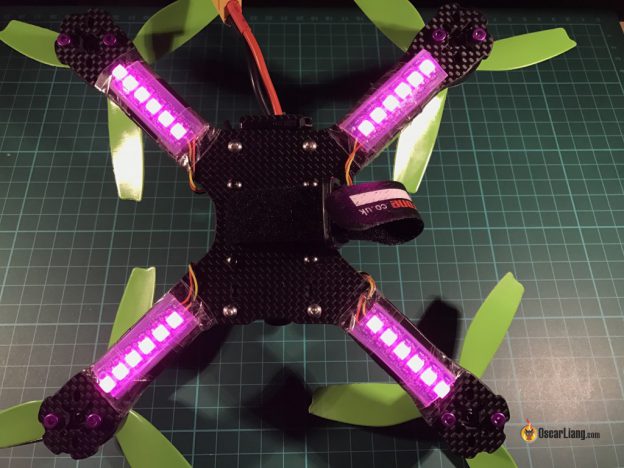

Я установил всё это на раму QAV-X, которую собрал недавно. Плату драйвера я разместил снизу для упрощения доступа к кнопке.
Использовал двусторонний скотч для крепления светодиодов на лучах.
Режимы и цвет
Одной кнопкой мы переключаемся между режимами и доступными цветами, а также выбираем количество светодиодов в ленте.
Всего 6 режимов:
- Line
- Faster line
- Thruster
- Solid
- Glitter
- Выключено
Доступные цвета:
- радуга
- красный
- оранжевый
- желтый
- зеленый
- синий
- розовый
- фиолетовый
- белый
Нажмите кнопку и держите примерно 2.5 секунды для настройки количества светодиодов в ленте. Короткое нажатие (пол секунды) для увеличения числа светодиодов.
Если подержать кнопку около секунды, то драйвер перейдет в режим смены эффектов. Последующие нажатия — смена эффектов.
Ниже схема, объясняющая как работает кнопка. Более подробно Бретт (Brett) объясняет на видео (англ).
Заключение
Мне очень понравился этот драйвер светодиодов потому что:
- это внешний драйвер, он не зависит от ПК
- большое количество цветов
- большое количество режимов
- небольшой размер и вес
Однако, пайка 3 проводов довольно сложный процесс.
Я попробовал разные режимы и мой любимый — glitter. Необычный эффект, коптер отлично виден в гонке. Определенно, это отличное дополнение для коптера. Особенно если нужно управление независимое от ПК.
