SkyRC Q200 — это 4х канальное зарядное устройство. Подключается по USB к компьютеру и по bluetooth к телефону на Android/iOS. Посмотрим что он может.
Статья написана Золтаном Гатмези (Zoltan Gatmezei), членом группы Multicopter International.
Купить SkyRC Q200 или вот тут.

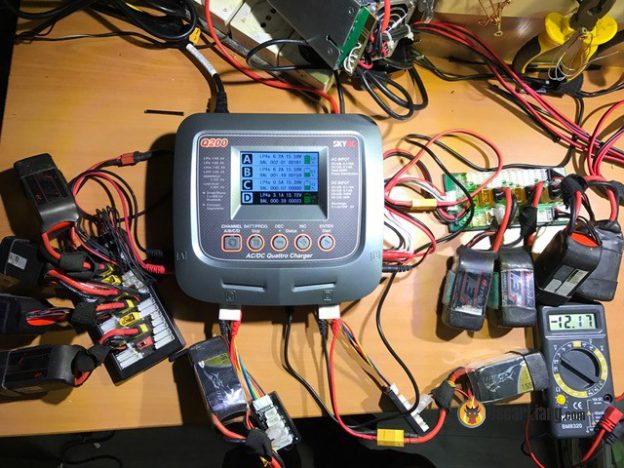

Мощность зарядного устройства ограничена мощностью встроенного блока питания, допустимая мощность 50 Вт на канал (всего 200 Вт). Так что я решил протестировать его с использованием внешнего блока питания, в этом случае мощность достигает 300 Вт.
Я использовал 2 разных блока питания: от компьютера — мощностью 400 Вт и током до 14 А, и серверный блок питания с допустимым током 32 А.
Самая большая проблема — падение напряжения на проводах между блоком питания и зарядником. Под нагрузкой я измерял напряжение на клеммах блока питания и сравнивал его с показаниями зарядника.
При использовании блока питания от компьютера я спаял параллельно 4 провода, но падение напряжения все равно было около 1 Вольта, при токе 12 А. В случае с серверным блоком питания я использовал силовые провода от коптера сечением 12AWG, в этом случае удалось использовать зарядник на полную катушку. Потребляемый ток достигал 28 ампер.
Падение напряжения на проводе было около 0,5 В (12 В на блоке питания, 11,5 В — на входе зарядника), однако зарядник показывал, что напряжение на входе всего 11 вольт, так что 0,5 вольта — это видимо погрешность измерения или отображения? Пришлось снизить порог отключения зарядника до 10,5 Вольт (в этом случае на входе было 11 вольт).
Плюсы
- 4 канала, по мощности они отлично подходят для аккумуляторов гоночных коптеров. Гораздо удобнее чем один канал, но с током > 20 А. Можно заряжать одновременно 4 аккумулятора без платы параллельной зарядки (которой я не рекомендую пользоваться, потому что, во-первых, нужны одинаково разряженные аккумуляторы; во-вторых, с одинаковым внутренним сопротивлением; и в-третьих, балансировка идет очень долго)
- Приложение для Android/iOS (подключается по bluetooth) очень полезное и удобное (особенно если вам не нравится нажимать кнопки на заряднике или, когда экран плохо видно)
- Если у вас имеется хороший блок питания, то этого зарядника более чем достаточно
Минусы
- Отличный товар, но он «китайский», ничего не работает на 100%
- Это не один четырех-канальный зарядник, это 4 одно-канальных
- Нет необходимости в памяти на 40 программ (4 раза по 10). Достаточно одного набора из 10 программ для всех каналов
- Непонятно зачем мне приходится настраивать каждый канал по отдельности
- Bluetooth модуль слабоват, телефон подключается на расстоянии 1-2 метра
- Немного крупноват и шумноват. Очень громко жужжит при разряде (или при переводе в режим хранения)
Q200 — программа для компьютера
Это могла быть отличная программа, но много чего нужно доделать чтобы получить по-настоящему удобный инструмент.
Плюсы
- Каналы легко настраиваются, буквально в несколько кликов мышкой, управление с компа/ноутбука значительно проще чем на маленьком LCD экране любого зарядника.
- Можно построить графики заряда (ток и напряжение), так что сравнивать аккумуляторы очень просто
- Общая память программ, можно использовать одну программу на всех каналах
- «One push» — повторение предыдущего процесса заряда в одно нажатие
Минусы
- После подключения зарядника к компьютеру, вы не можете выключить зарядник, просто выдернув шнур питания. Несмотря на то, что экран будет питаться от компа, зарядник работать не будет. Получается, что USB порт питает всю электронику
- Память устройства бесполезна, т.к. после выхода программа забывает настройки
- Приложение для компьютера — полупродукт
- нельзя контролировать заряд, если его начали не в программе, а с зарядника
- теряются настройки после выхода из программы
Приложение для Android/iOS
SkyRC создали довольно удобное приложение для управления зарядником через bluetooth. ИМХО отличное приложение.
Плюсы
- Позволяет контролировать текущий процесс
- Легко начать заряд на всех каналах (если параметры одинаковые), обычно во время гонок мы используем однотипные аккумуляторы, так что и настройки каналов будут одинаковыми
- Приложением пользоваться гораздо удобнее, чем нажимать кнопки на заряднике (я периодически путаю кнопки, так что иногда останавливал заряд на не том канале или ставил неверные параметры)
Минусы
- Я так и не понял зачем функция для работы со штрих кодами
- Смена каналов происходит довольно медленно
- Нет необходимости хранить программы для каждого канала по отдельности, достаточно одного набора для всех каналов
- Нет графиков
