LC-фильтр — это один из базовых фильтров в электронике, в простейшем виде он состоит из одной индуктивности и одного конденсатора. Эта схема очень часто используется в FOV хобби для снижения электрических шумов от регуляторов скорости и моторов.
Оригинал: LC Filter and FPV
Что такое LC-фильтр?
LC-фильтр состоит из катушки индуктивности (L) и конденсатора (C). Всё просто.
Индуктивность создает сопротивление изменению тока, проходящего через неё, а конденсатор сопротивляется изменению напряжения. Описание более серьезного фильтра смотрите тут (англ).
Обычно это фильтр нижних частот (ФНЧ), он пропускает сигналы с небольшими частотами, и создает сопротивление высокочастотным сигналам.
Где купить LC-фильтры?
Вот несколько фильтров подходящих для радиоуправляемых моделей.
Перед покупкой убедитесь, что выбранный фильтр подходит по напряжению и току.
Как LC-фильтр улучшает видеосигнал
В коптерах моторы и регуляторы скорости создают шум по линиям питания, он может влиять на качество видео.
Во время полета скорость вращения моторов постоянно меняется. При изменении скорости вращения меняется потребляемый ток и появляются скачки напряжения, что по сути и есть шум.
Чаще всего шум выражается в полосах на изображении.
LC-фильтр может подавить шум в линии питания вашего FPV оборудования (видеопередатчик, камера). Иногда такой фильтр нужен, иногда нет. Некоторые стабилизаторы (DC-DC преобразователи) уже имеют встроенные фильтры, но отдельный LC-фильтр может улучшить ситуацию.
LC-фильтры и конденсаторы с низким ESR
Меня часто спрашивают о том, что лучше использовать: LC-фильтр или Low ESR конденсатор? Должен заметить, что они нужны для разных целей.
LC-фильтр в основном используется для того, чтобы устранить шум в FPV оборудовании, он не устраняет шум, который есть в основной сети (до стабилизатора). С другой стороны, Low ESR конденсатор должен снизить шум доходящий до всех потребителей.
Дополнительная информация: что такое конденсаторы с низким ESR и как их использовать в миникоптерах (англ.)
У LC-фильтров есть максимально допустимый ток, который определяется параметрами катушки индуктивности (дросселя), следовательно, они используются в схемах с небольшим током. В полетных контроллерах очень часто можно увидеть LC-фильтры в цепях питания 5 и 12 вольт, также они бывают и на PDB (тоже для питания FPV оборудования). Обычно LC фильтры более эффективны, чем отдельный конденсатор.
При использовании только LowESR конденсатора нужно проверить только допустимое напряжение.
Делаем свой LC-фильтр
Значение емкости и индуктивности меняет частоту среза. Если вы знаете частоту шума, то сможете подавить его более эффективно. Однако, даже при использовании произвольной индуктивности и конденсатора, вы все равно получите какую-нибудь фильтрацию 🙂
Хорошо, если вы знаете какая вам нужна емкость конденсатора и индуктивность катушки! Если нет, то не парьтесь, не ракету же строим, всё будет нормально.

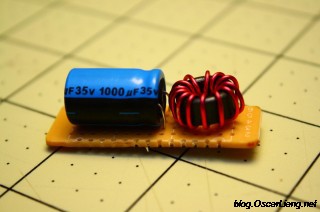

Вот схема соединения конденсатора и дросселя.
При выборе конденсатора, убедитесь, что он подходит по напряжению, т.е. если вы подключаете LC-фильтр напрямую к LiPo аккумулятору, то конденсатор должен быть на напряжение не ниже (а лучше на 5-10 вольт выше, прим. перев), чем напряжение аккума. Что касается ёмкости, то, чем больше, тем лучше, думаю подойдёт 100 — 2000 мкФ.
Дроссель можно купить или сделать самому, для этого нужно ферритовое кольцо (англ.) и немного провода. Важно правильно выбрать диаметр и длину провода. В идеале нужно сделать как минимум полдюжины витков. А диаметр проводов выбирается исходя из максимальной силы тока.
Если вы сами наматываете катушку, то наматывайте только плюсовой провод. При намотке на ферритовое кольцо НЕ ЗАКАНЧИВАЙТЕ намотку на той же стороне где начали, выход должен быть с другой стороны.
Конденсатор подойдет любой электролитический. Их легко можно найти в старой аппаратуре или в компах. Или купите какой-нибудь на eBay, они очень дешевые. Лучше всего использовать конденсатор lowESR.
Проверьте, что подключили конденсатор со стороны выхода, там, где подключается нагрузка в виде камеры или видеопередатчика.
Заключение
LC-фильтры великолепны, их просто сделать и легко купить (они очень дешевые). Если у вас есть помехи в виде линий на видеосигнале с коптера, фильтр может снизить шум или даже полностью его убрать. Использование только конденсатора не всегда может решить проблему, так что лучше ставить LC-фильтр.
История изменений
- Февраль 2014 — первая версия статьи
- Июнь 2018 — обновление статьи, добавлены разные LC-фильтры
