Камера Xiaomi Yi имеет отличную цену и выдает приличную по качеству картинку. Однако некоторые экземпляры имеют проблемы с фокусом, возможно это связано с плохим контролем качества. Проблему можно исправить самостоятельно, это не конец света,
В выходные я потратил немного своего времени на то чтобы настроить фокус на моей Xiaomi Yi (англ.). Есть много способов исправить проблемы, один из наиболее популярных — это подключить камеру к телевизору через HDMI кабель и настроить фокус, ориентируясь на резкость картинки.
Правда это могут сделать только те, у кого есть HDMI кабель, ниже описан способ как настраивал я. Нужно сделать несколько фотографий в максимальном качестве, каждый раз немного поворачивая линзы.
Посмотрите это видео, с линзами в оригинальном положении; картинка не в фокусе, все выглядит немного размытым. И какая получается картинка после настройки линз.
Исправляем проблемы с фокусом на Xiaomi Yi.
Я узнал этот способ от Shay A в нашей группе Multicopter International Group, еще я выяснил, что этот способ более точный, потому что вы можете увеличить картинку и рассмотреть детали, даже если монитор с низким разрешением.
Как я настраивал:

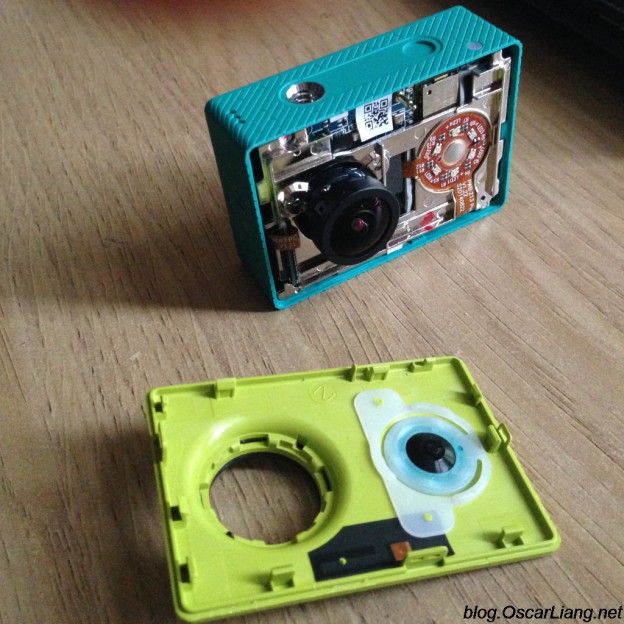

- Снимаем переднюю панель (при помощи ногтей или чего-нибудь острого, но будьте осторожны, не повредите пластиковые защелки), я сделал отметку маркером, на 12 часов (прямо сверху), так я запомнил начальное положение, и использовал его как точку отсчета.
- Сбоку линзы зафиксированы термоклеем, та что нужно его удалить ножом или еще чем-нибудь острым.
- Отрезаем небольшой кусок картона, вырезаем в нем полукруг, по диаметру как объектив, прикладываем к линзам.
- Я приклеил картонку к камере скотчем чтобы она не смещалась. Затем отметил 14 меток на картонке, точка номер 7 в центре, начальное положение.
- Выходим на улицу и делаем фотографии в максимальном разрешении для каждой отметки.
- Сравниваем полученные картинки. Я выбрал 4 штуки с наилучшим качеством.
- Увеличиваем все 4 отобранные картинки и сравниваем детали, выбираем самую лучшую.
Тут 12 первых картинок (последние 2 приводить нет смысла, они очень плохого качества), нумерация слева-направо, и сверху вниз.
Я выяснил что картинки 4, 5, 6 и 7 (начальное положение) были лучшими, так что именно их я увеличил и сравнил детали.
Удивительно какая плохая была фокусировка (правая нижняя картинка), и на сколько лучше стало после настройки. На изображении 5 картинка реально резкая, так что я выбрал именно ее и повернул объектив в это положение.
Я не стал заливать линзы клеем, думаю и без него должно быть все хорошо.
Другие способы настройки фокуса
Спасибо EngineerX, он поделился другим способом настройки фокуса. Нужно скачать шаблон и разместить его на расстоянии примерно 5 метров. Ссылка на шаблон: www.ifpv.co.uk/focus_pattern.pdf
Плохое качество звука
У некоторых экземпляров камер очень плохое качество звука. Проблема в резиновой прокладке на микрофоне. Резина очень мягкая, поэтому когда она вставляется в камеру, то смещается и закрывает микрофон, так что качество звука становится ужасным. Вам нужно открутить 4 винта, открыть корпус и вырезать отверстие побольше в резинке; затем вставить назад в том же положении как и вытащили, не боком. В этом положении резинка не сможет прикрыть микрофон. Это не полноценное решение, микрофон и качество звука у Xiaomi Yi ужасны, это просто улучшит качество, если резинка все портила.
Смотрите на картинку из видео https://youtu.be/nOQ5BqO54rQ?t=136
